Описание IEK ITB30-3-05-0500

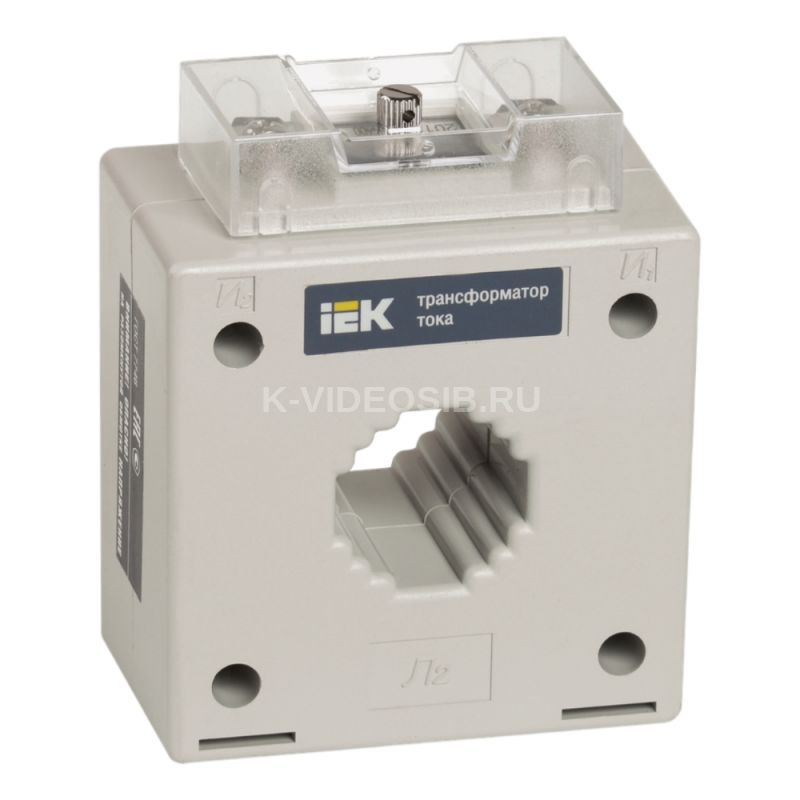

Трансформатор тока ТШП-0,66 500/5А 5ВА класс 0,5S габарит 40 ИЭК

Трансформаторы тока шинные в пластиковом корпусе ТШП-0,66 предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Соответствуют требованиям ГОСТ 7746.

На основании положительных результатов испытаний на трансформаторы тока ТШП-0,66 выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТШП-0,66 внесены в государственный реестр средств измерений под номером – 58385-14.

ПРЕИМУЩЕСТВА

• Корпус всех трансформаторов ТОП-0,66 и ТШП-0,66 выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные наклейки для индикации фаз.
• Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.
• Межповерочный интервал составляет 8 лет.

Технические характеристики IEK ITB30-3-05-0500

Первичный номин ток, А    500 Вторичный номин ток, А    5 Класс точности    0,5S Вторичное подключение    Винтовое соединение С медной шиной    Нет Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Наибольшее раб напряжение, кВ    0,72 Степень защиты - IP    IP20 Калиброванный    Да Температура эксплуатации, °C    -45…+50 Рабочее положение    Любое Установка на защёлках    Нет Класс точности    0,5S С защитой от прикосновения    Да Климатическое исполнение    УХЛ3 Номин частота, Гц    50/60 Номин коэф безоп втор обмотки, Кбном    ≥ 5 Номин вторичная полная мощность, ВА    5
