Описание IEK ITT30-3-05-0300

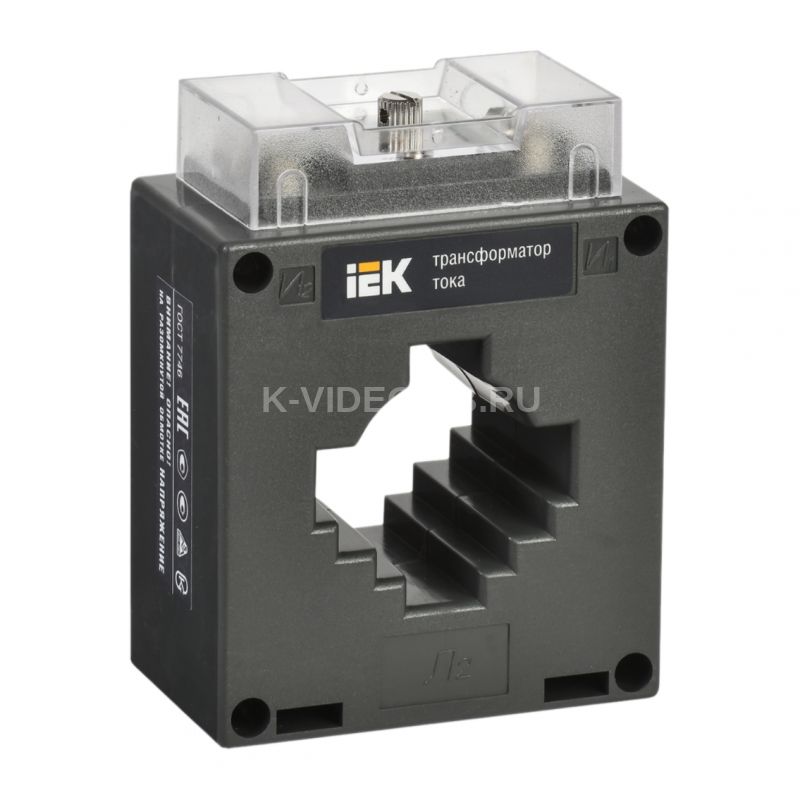

Трансформатор тока ТТИ-40 300/5А 5ВА класс 0,5S IEK

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

ПРЕИМУЩЕСТВА

• Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
• Межповерочный интервал 5 лет.

Особенности конструкции

- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов." height="223" src="https://cdn-02.iek.ru/imgproxy/MWloGXPyc104V1nHs1JmcGr9YhuOr65ZLB6b6tE9p-Y/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU4MTY4ZmQxNzQ3YWIxZDNiNjkwMzFjNmYxNGZlZGFlMjEyYTI0ZDIwNGFhY2NiMTJkZGIzNGUwZDA5MWRhMjguanBn.avif" width="223" />

Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов.

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.

Технические характеристики IEK ITT30-3-05-0300

Первичный номин ток, А    300 Вторичный номин ток, А    5 Класс точности    0,5S Макс диаметр кабеля, мм    30 Вторичное подключение    Разъемное (штекерное) соединение С медной шиной    Да Ширина проёма, мм    34 Высота проема, мм    41,5 Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой С защитой от прикосновения    Да Степень защиты - IP    IP20 Калиброванный    Да Количество первичных входов    Л1 и Л2 (2) Фактор ограничения перенапряжения    FS 5 Наибольшее раб напряжение, кВ    0,72 Класс точности    0,5S Номин вторичная полная мощность, ВА    5 Установка на защёлках    Нет Номин частота, Гц    50 Диаметр проёма, мм    31 Климатическое исполнение    УХ3
