Описание IEK ITT40-3-10-1000

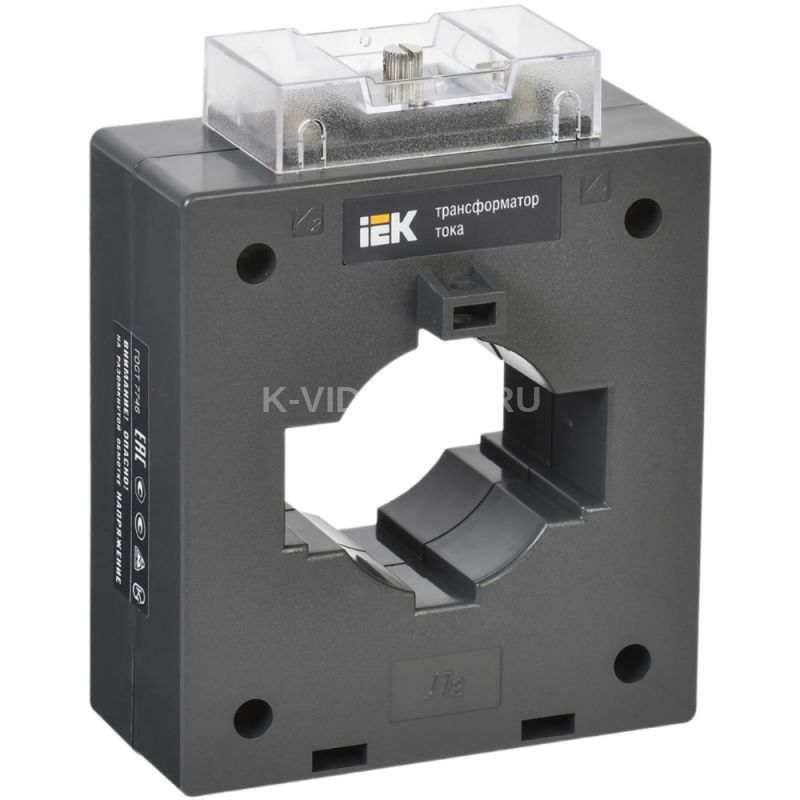

Трансформатор тока ТТИ-60 1000/5А 10ВА класс 0,5S ИЭК

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

ПРЕИМУЩЕСТВА

• Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
• Межповерочный интервал 5 лет.

Особенности конструкции

- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов." height="223" src="https://cdn-02.iek.ru/imgproxy/MWloGXPyc104V1nHs1JmcGr9YhuOr65ZLB6b6tE9p-Y/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU4MTY4ZmQxNzQ3YWIxZDNiNjkwMzFjNmYxNGZlZGFlMjEyYTI0ZDIwNGFhY2NiMTJkZGIzNGUwZDA5MWRhMjguanBn.avif" width="223" />

Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов.

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.

Технические характеристики IEK ITT40-3-10-1000

Первичный номин ток, А    1000 Вторичный номин ток, А    5 Класс точности    0,5S Макс диаметр кабеля, мм    45 Вторичное подключение    Разъемное (штекерное) соединение С медной шиной    Да Ширина проёма, мм    23 Высота проема, мм    51 Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Класс точности    0,5S С защитой от прикосновения    Да Номин частота, Гц    50 Диаметр проёма, мм    45 Номин вторичная полная мощность, ВА    10 Установка на защёлках    Нет Наибольшее раб напряжение, кВ    0,72 Фактор ограничения перенапряжения    FS 5 Степень защиты - IP    IP20 Количество первичных входов    Л1 и Л2 Калиброванный    Да Климатическое исполнение    УХ3
