Описание IEK ITT50-3-15-750

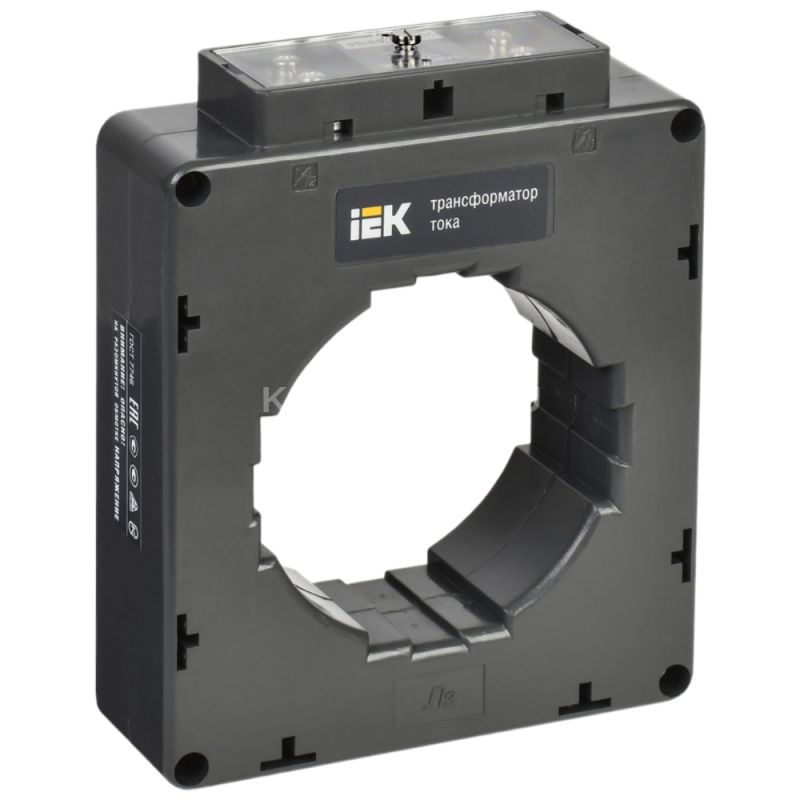

Трансформатор тока ТТИ-85 750/5А 15ВА класс 0,5S IEK

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Преимущества

• Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
• Межповерочный интервал 5 лет.

Особенности конструкции

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.

Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.

Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.

- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов." src="https://cdn-02.iek.ru/imgproxy/MWloGXPyc104V1nHs1JmcGr9YhuOr65ZLB6b6tE9p-Y/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU4MTY4ZmQxNzQ3YWIxZDNiNjkwMzFjNmYxNGZlZGFlMjEyYTI0ZDIwNGFhY2NiMTJkZGIzNGUwZDA5MWRhMjguanBn.avif" />

Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов.

Технические характеристики IEK ITT50-3-15-750

Первичный номин ток, А    750 Вторичный номин ток, А    5 Класс точности    0,5S Макс диаметр кабеля, мм    80 Вторичное подключение    Разъемное (штекерное) соединение С медной шиной    Да Ширина проёма, мм    82.5 Высота проема, мм    85.5 Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Номин вторичная полная мощность, ВА    15 Номин частота, Гц    50 Диаметр проёма, мм    82 Климатическое исполнение    УХ3 Установка на защёлках    Нет Калиброванный    Да Класс точности    0,5S Степень защиты - IP    IP20 Количество первичных входов    Л1 и Л2 С защитой от прикосновения    Да Наибольшее раб напряжение, кВ    0,72 Фактор ограничения перенапряжения    FS 5
