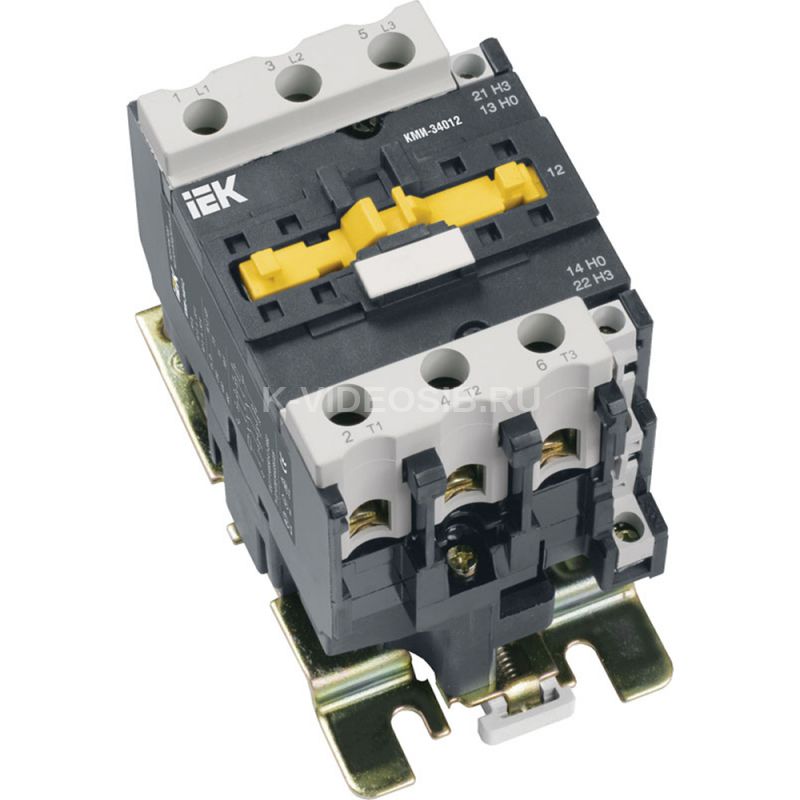

Описание IEK KKM31-050-230-11

Малогабаритный контактор переменного тока общепромышленного применения КМИ IEK KKM31-050-230-11 предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Имеет две группы дополнительных контактов (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Преимущества

• Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
• Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

Особенности конструкции

1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) - 35 и 75 мм. 2. Установка при помощи винтов на монтажную панель или профиль." height="150" src="https://cdn-02.iek.ru/imgproxy/X5n1lMv3Oghde8e7zFWZMTkAeO6pYz7siH5JvHb70rw/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzM1YWQ3NTBhMDg5YjZlM2UzMDA2ZmQ3MmExMWUwOTNjY2Q3ZTM0OTdiNjJmYWMzZWQ3NjVhMGRhOWQyMGI0YzUuanBn.avif" width="150" />

Существуют два способа монтажа контакторов: 1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) - 35 и 75 мм. 2. Установка при помощи винтов на монтажную панель или профиль.

- для 1 и 2 габарита - с закаленными тарельчатыми шайбами; - для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения." height="150" src="https://cdn-02.iek.ru/imgproxy/6KOn3pZ8VDW3-u4DKkGJAx3l58g95WDLqXP3aRt5MV0/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2QwZmY1Mzk3ZmQ4YTBhNWZmM2RiOTc4NjJlMWMzNGExYjEzY2ZkOTI3NzExNDE0ODU0YWQyMzk1Y2M3MmE4YzUuanBn.avif" width="150" />

Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников: - для 1 и 2 габарита - с закаленными тарельчатыми шайбами; - для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения.

В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).

Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А - комплектуются двумя дополнительными контактами: 1НО + 1НЗ.

Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации.

Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

Технические характеристики IEK KKM31-050-230-11

Номин рабочий ток Ie при AC-3 400 В, А    50 Номин коммутируем мощность при AC-3 400 В, кВт    22 Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Номин напряж питания цепи управ Us пост тока DC, В    - Номин рабочий ток Ie при AC-1 400 В, А    - Тип подключения силовой электрич цепи    Винтовое соединение Степень защиты - IP    IP20 Номин напряжение изоляции Ui-гц, В    660 Кол-во норм разомкнутых-НО силовых конт    3 Тип напряжения управления    Переменный (AC) Кол-во вспомогат норм замкнутых-НЗ конт    1 Кол-во норм замкн-НЗ силовых контактов    0 Кол-во вспомогат норм разомкнутых-НО конт    1 Модульное исполнение    Нет
