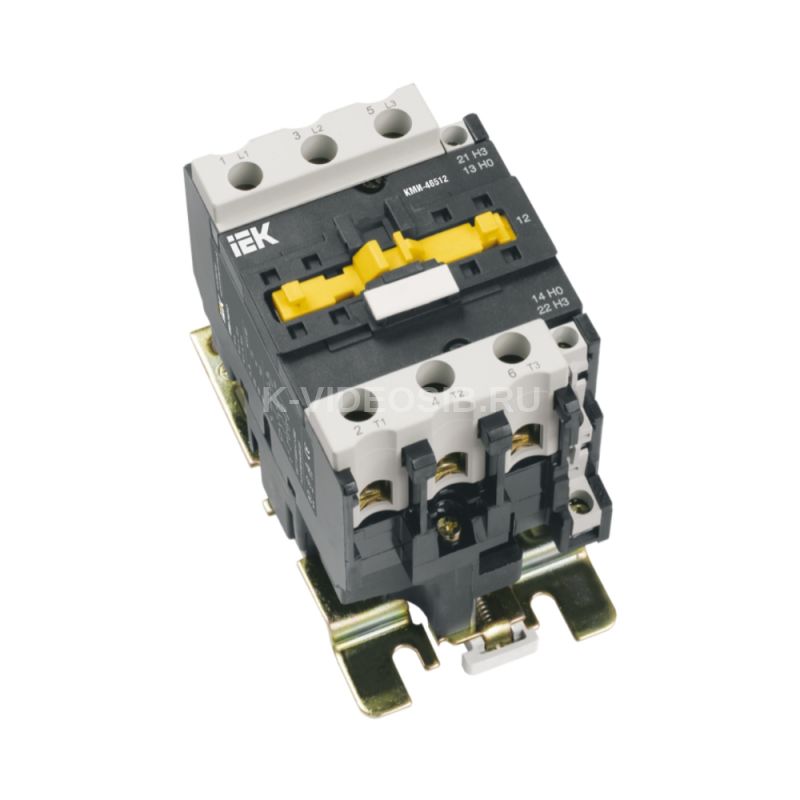

Описание IEK KKM41-095-110-11

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

ПРЕИМУЩЕСТВА

• Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
• Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
• Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
• Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

  Особенности конструкции

  - для 1 и 2 габарита - с закаленными тарельчатыми шайбами; - для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения." height="130" src="https://cdn-02.iek.ru/imgproxy/6KOn3pZ8VDW3-u4DKkGJAx3l58g95WDLqXP3aRt5MV0/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2QwZmY1Mzk3ZmQ4YTBhNWZmM2RiOTc4NjJlMWMzNGExYjEzY2ZkOTI3NzExNDE0ODU0YWQyMzk1Y2M3MmE4YzUuanBn.avif" width="130" />

  Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников: - для 1 и 2 габарита - с закаленными тарельчатыми шайбами; - для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения.



  В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).



  Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А - комплектуются двумя дополнительными контактами: 1НО + 1НЗ.



  Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации.

  ​​​​​​​ 1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) - 35 и 75 мм. 2. Установка при помощи винтов на монтажную панель или профиль." height="130" src="https://cdn-02.iek.ru/imgproxy/X5n1lMv3Oghde8e7zFWZMTkAeO6pYz7siH5JvHb70rw/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzM1YWQ3NTBhMDg5YjZlM2UzMDA2ZmQ3MmExMWUwOTNjY2Q3ZTM0OTdiNjJmYWMzZWQ3NjVhMGRhOWQyMGI0YzUuanBn.avif" width="130" />

  Существуют два способа монтажа контакторов: 1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) - 35 и 75 мм. 2. Установка при помощи винтов на монтажную панель или профиль.



  Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

Технические характеристики IEK KKM41-095-110-11

Номин рабочий ток Ie при AC-3 400 В, А    95 Номин коммутируем мощность при AC-3 400 В, кВт    45 Номин напряжение питания цепи управ Us AC 50 Гц, В    110 Номин напряж питания цепи управ Us пост тока DC, В    - Номин рабочий ток Ie при AC-1 400 В, А    - Номин напряжение изоляции Ui-гц, В    660 Степень защиты - IP    IP20 Кол-во норм разомкнутых-НО силовых конт    3 Тип напряжения управления    Переменный (AC) Кол-во вспомогат норм замкнутых-НЗ конт    1 Тип подключения силовой электрич цепи    Винтовое соединение Кол-во вспомогат норм разомкнутых-НО конт    1 Модульное исполнение    Нет Кол-во норм замкн-НЗ силовых контактов    0
