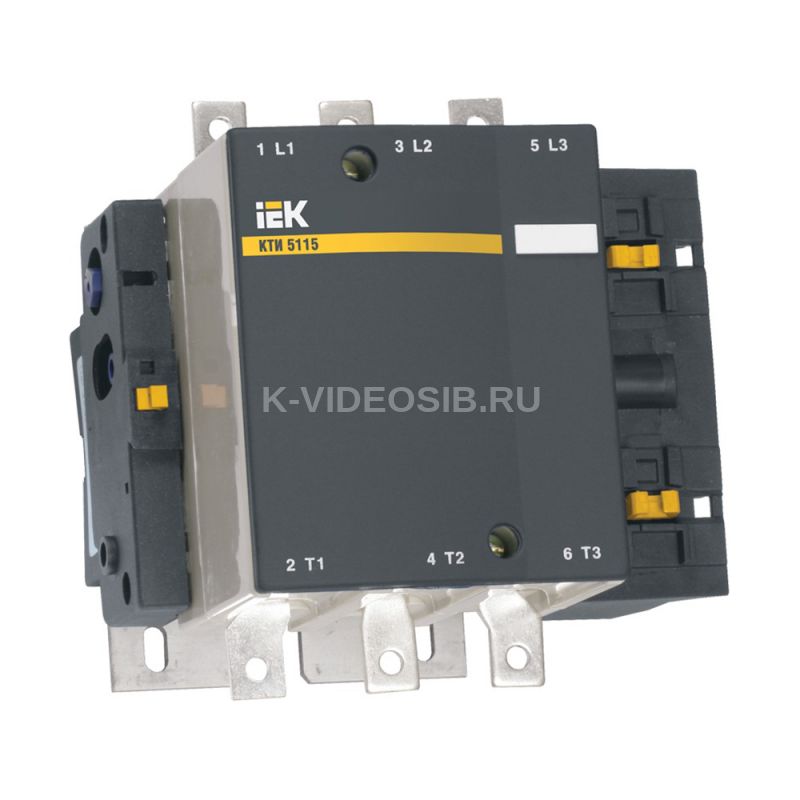

Описание IEK KKT50-225-400-10

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

ПРЕИМУЩЕСТВА

• Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
• Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
• Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
• Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

• Особенности конструкции



  В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.



  Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация.



  Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы.



  Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры.

Технические характеристики IEK KKT50-225-400-10

Номин рабочий ток Ie при AC-3 400 В, А    225 Номин коммутируем мощность при AC-3 400 В, кВт    110 Номин напряжение питания цепи управ Us AC 50 Гц, В    400 Номин напряж питания цепи управ Us пост тока DC, В    - Номин рабочий ток Ie при AC-1 400 В, А    - Степень защиты - IP    IP00 Кол-во норм разомкнутых-НО силовых конт    0 Номин напряжение изоляции Ui-гц, В    1000 Кол-во вспомогат норм замкнутых-НЗ конт    0 Кол-во норм замкн-НЗ силовых контактов    0 Тип подключения силовой электрич цепи    Винтовое соединение Кол-во вспомогат норм разомкнутых-НО конт    1 Модульное исполнение    Нет Тип напряжения управления    Переменный (AC)
