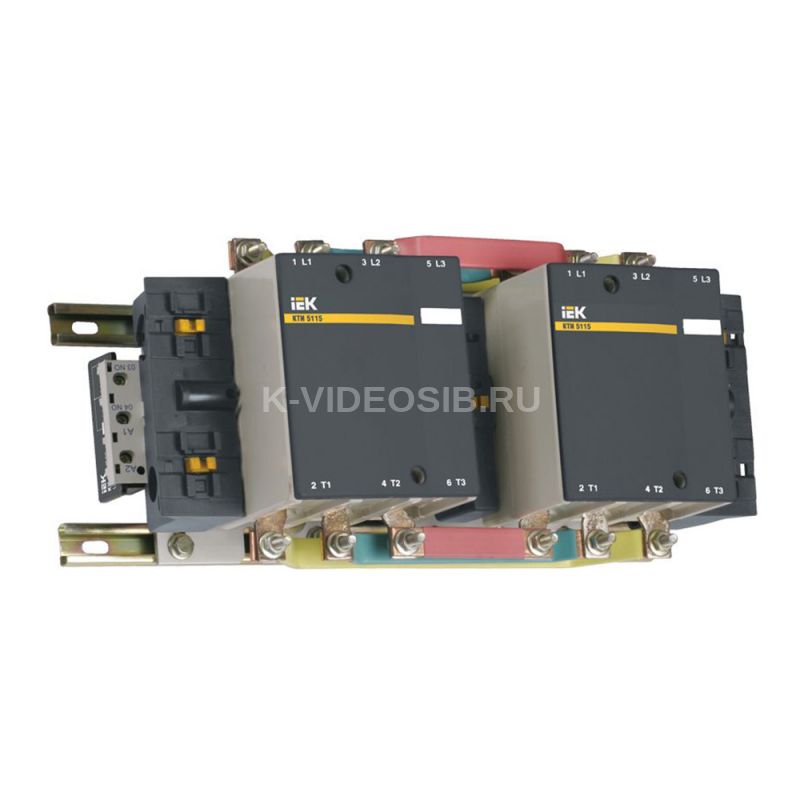

Описание IEK KKT53-265-230-10

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

Преимущества

• Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
• Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
• Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
• Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

• Особенности конструкции



  Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор. Это экономит рабочее время.



  Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа.



  В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.



  Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация.

Технические характеристики IEK KKT53-265-230-10

Номин рабочий ток Ie при AC-3 400 В, А    265 Номин коммутируем мощность при AC-3 400 В, кВт    132 Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Номин напряж питания цепи управ Us пост тока DC, В    - Номин рабочий ток Ie при AC-1 400 В, А    - Модульное исполнение    Нет Тип напряжения управления    Переменный (AC) Кол-во вспомогат норм замкнутых-НЗ конт    0 Кол-во вспомогат норм разомкнутых-НО конт    2 Номин напряжение изоляции Ui-гц, В    660 Кол-во норм замкн-НЗ силовых контактов    0 Степень защиты - IP    IP00 Кол-во норм разомкнутых-НО силовых конт    0 Тип подключения силовой электрич цепи    Винтовое соединение
