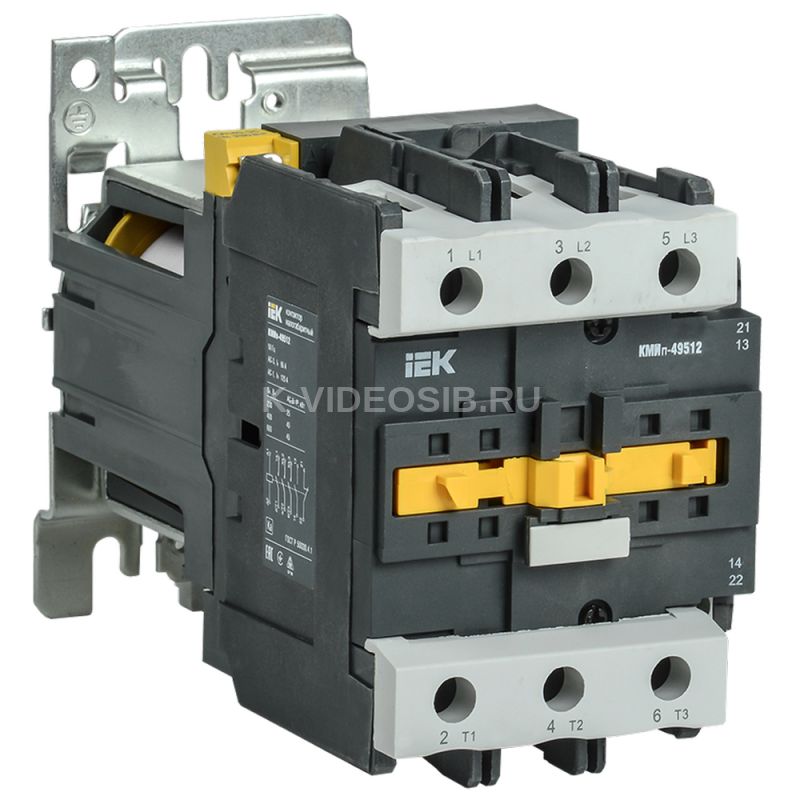

Описание IEK KMD41-095-230-11

Малогабаритный контактор с катушкой управления постоянного тока общепромышленного применения серии КМИп IEK KMD41-095-230-11 предназначен для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.

По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1). Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.

Преимущества

• Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
• Экономия электрической энергии в случае применения катушки управления на постоянном токе.

  Особенности конструкции



  Конструкция магнитной системы позволяет снизить потребляемый ток.

  - быстрая установка на DIN-рейку: КМИп от 9 до 32 А (1-й и 2-й габариты) - 35 мм; - установка при помощи винтов на монтажную панель или профиль." height="223" src="https://cdn-02.iek.ru/imgproxy/KdsGB1AVTPIx88XwUEt1JFq35s5NR1ir3z0irbpPOvo/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzgxNmFmMTRlOWZjODYxMjI2MmQwZDI3NDc4Yjc1MDAwYjUyMzcxMGZlODQzYzRhOTA1YzZkMjY1MmYxNzNmZWEuanBn.avif" width="223" />

  Существуют два способа монтажа контакторов: - быстрая установка на DIN-рейку: КМИп от 9 до 32 А (1-й и 2-й габариты) - 35 мм; - установка при помощи винтов на монтажную панель или профиль.



  Присоединительные контакты овальной формы обеспечивают надежное фиксирование проводников закаленными тарельчатыми шайбами.



  Магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).



  Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.



  Наличие встроенных дополнительных контактов (замыкающий (1НО)).

Технические характеристики IEK KMD41-095-230-11

Номин рабочий ток Ie при AC-3 400 В, А    95 Номин коммутируем мощность при AC-3 400 В, кВт    45 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Номин напряж питания цепи управ Us пост тока DC, В    230 Номин рабочий ток Ie при AC-1 400 В, А    - Модульное исполнение    Нет Кол-во вспомогат норм замкнутых-НЗ конт    1 Тип подключения силовой электрич цепи    Винтовое соединение Кол-во норм разомкнутых-НО силовых конт    0 Кол-во норм замкн-НЗ силовых контактов    0 Номин напряжение изоляции Ui-гц, В    660 Тип напряжения управления    Постоянный (DC) Степень защиты - IP    IP20 Кол-во вспомогат норм разомкнутых-НО конт    1
