Описание IEK KNL-57-12-7012

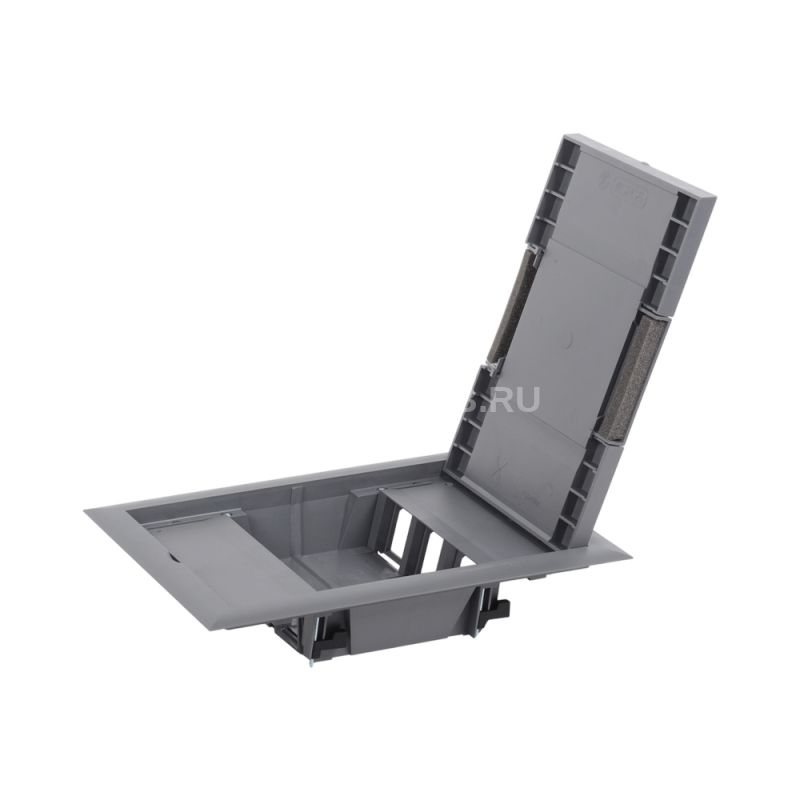

PRIMER Лючок напольный на 12 модулей ONFLOOR 12 IEK. Лючок напольный ONFLOOR 12. Предназначен для организации рабочих мест в офисных или административных помещениях. В лючок можно установить 12 модулей (6 постов 45х45 мм / 12 модулей 45х22,5). Монтаж осуществляется в две рамки на 6 модулей каждая. Возможна установка лючка в фальшпол толщиной от 10 до 40 мм, необходимое монтажное отверстие для установки лючка 218х288 мм, либо в бетонный пол с обязательным использованием коробки напольной, в зависимости от толщины бетонного слоя: 57-75 мм: KNU-12-PA-9011; 80-95 мм: KNU-80-16-PA-9011 (рама лючка крепится на коробке напольной с помощью винтов диаметром 3,9x13 мм, которые поставляются в комплекте). Крышка лючка имеет небольшое углубление, усиленное стальным листом, для монтажа напольного покрытия с максимальной толщиной 7 мм (рекомендуемые напольные покрытия - ковер или ламинат). Крышка содержит 2 откидных вывода с мягким материалом, которые позволяют организовать вывод кабелей из лючка. Степень защиты IP30 - коробка не предназначена для влажной уборки. Конструкция лючков рассчитана на максимальную нагрузку 1500Н. Комплект поставки: Лючок напольный ONFLOOR 12 - 1 шт., рамка на 6 модулей для вертикальной установки - 2 шт., трафарет для финишного покрытия - 1 шт., комплект крепежа - 1 компл. Коробки для установки лючка в бетонный пол приобретаются отдельно. Цвет: тeмно-серый RAL 7012.

ПРЕИМУЩЕСТВА

• Возможность встраиваемого скрытого монтажа.
• Установка ЭУИ-модулями 45х45, 45х22,5 и 60х60.
• Высокая механическая прочность.
• Защита кабеля от перегиба.
• Высокая огнестойкость.

Особенности конструкции

Размещение на одном уровне с полом, а так же наличие специального места под вкладку напольного покрытия позволяет сохранить эстетичность интерьера.

Фиксация лючка к фальшплите за счет специальных фиксаторов - "ножек".

Удобство монтажа ЭУИ в напольный лючок на 12 модулей за счет отщелкивания крышки размещения ЭУИ.

Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта." height="223" src="https://cdn-02.iek.ru/imgproxy/l5F059j5HgYT-nIQLUu1vwEWrFbbVgDzHFGT-a0WvOM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5MzRlNjMwZDAyZjBlNmRlZjZkNGQxM2FmN2UzODc0MzgyMmQzZGY1MmQxNzExNmU3ZWViNmVjMGU2MjJjMTguanBn.avif" width="223" />

Наличие крышки напольной коробки защитит от попадания бетона при заливке. Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Технические характеристики IEK KNL-57-12-7012

Макс количество модулей    12 Глубина выемки в полу, мм    57...75 Подходит для влажной уборки    Нет Цвет    Серый Длина - габаритный размер, мм    330 Наруж диаметр, мм    - Кол-во штепсель розеток с защ контактом    0 Материал    Пластик Длина - встраиваемый размер, мм    330 Температура эксплуатации, °C    -5...+70 Монтажный диаметр - ниши, мм    - Вес, кг    1.5 Защитная рамка коврового покрытия    Да Разм отв для ввода металлолотка, мм    150х35 Подходит для магистралей проходящих по черновому полу    Нет Ширина - встраиваемый размер, мм    260 Номин напряжение изоляции Ui, В    500 Термостойкость до, °C    850 Высота-габаритный размер, мм    60 Номер цвета RAL    7012 Ширина - габаритный размер, мм    260 Подходит для установки в фальш-пол    Да Подходит для укладки в двойной пол    Да Диаметры отв для ввода труб, мм    25, 32, 40 Тип крышки    Прямоугольн. С выполнен монтаж отверстия в ковролине    Да Степень защиты - IP    IP30 Кол-во монтажных коробок    0 Мин глубина встраивания, мм    57 Форма крышки    Прямоугольн. Рабочая нагрузка, Н    1500
