Описание IEK KNL-80-16-7012

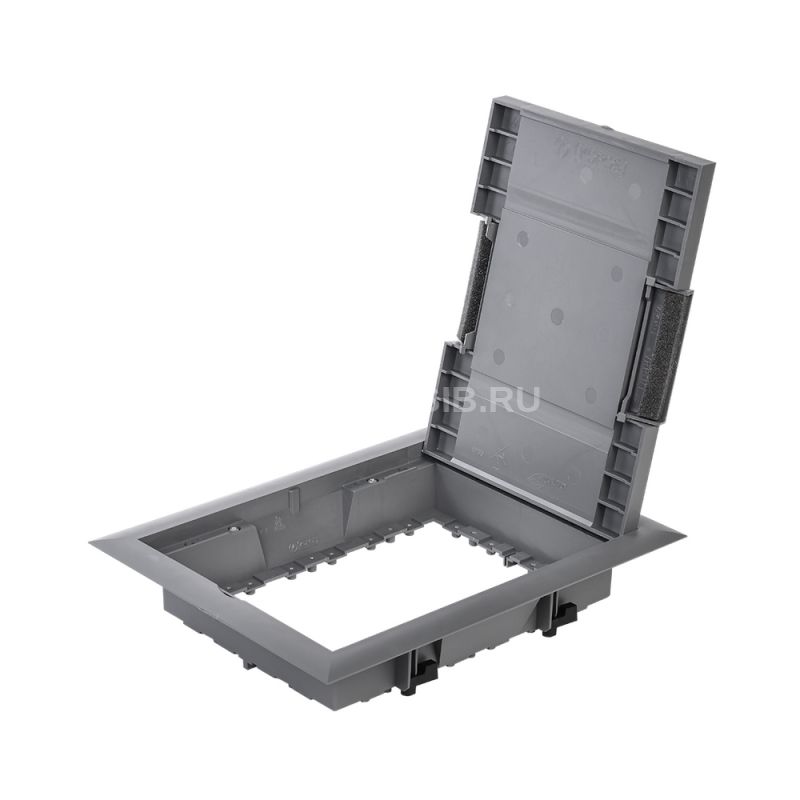

Лючок напольный IEK KNL-80-16-7012 ONFLOOR 24. Предназначен для организации рабочих мест в офисных или административных помещениях. В лючок можно установить до 24 модулей (12 постов 45х45 мм / 24 модуля 45х22,5). Возможна установка лючка в фальшпол толщиной от 10 до 40 мм, необходимое монтажное отверстие для установки лючка 218х288 мм, либо в бетонный пол с обязательным использованием коробки напольной: KNU-80-16-PA-9011 (рама лючка крепится на коробке напольной с помощью винтов, которые поставляются в комплекте). Крышка лючка имеет небольшое углубление, усиленное стальным листом, для монтажа напольного покрытия с максимальной толщиной 7 мм (рекомендуемые напольные покрытия - ковер или ламинат). Крышка содержит 2 откидных вывода с мягким материалом, которые позволяют организовать вывод кабелей из лючка. Степень защиты IP30 - коробка не предназначена для влажной уборки. Конструкция лючков рассчитана на максимальную нагрузку 1500Н. Комплект поставки: Лючок напольный ONFLOOR 24 - 1 шт., трафарет для финишного покрытия - 1 шт., комплект крепежа - 1 компл. Рамки для установки ЭУИ и коробки для установки лючка в бетонный пол приобретаются отдельно. Цвет: тeмно-серый RAL 7012. Пример комплектации лючка: 8 модулей: 1 шт. - KNR-80-00-7012, 1 шт. - KNP-80-16-PA-7012, 1 шт. - KNR-80-45-7012; 16 модулей: 2 шт. - KNP-80-16-PA-7012, 2 шт. - KNR-80-45-7012; 24 модуля: 2 шт. - PM-LN10D-RP-12-K03.

Преимущества

• Возможность встраиваемого скрытого монтажа.
• Установка ЭУИ-модулями 45х45, 45х22,5 и 60х60.
• Высокая механическая прочность.
• Защита кабеля от перегиба.
• Высокая огнестойкость.

Особенности конструкции

Размещение на одном уровне с полом, а так же наличие специального места под вкладку напольного покрытия позволяет сохранить эстетичность интерьера.

Фиксация лючка к фальшплите за счет специальных фиксаторов - "ножек".

Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта." height="223" src="https://cdn-02.iek.ru/imgproxy/l5F059j5HgYT-nIQLUu1vwEWrFbbVgDzHFGT-a0WvOM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5MzRlNjMwZDAyZjBlNmRlZjZkNGQxM2FmN2UzODc0MzgyMmQzZGY1MmQxNzExNmU3ZWViNmVjMGU2MjJjMTguanBn.avif" width="223" />

Наличие крышки напольной коробки защитит от попадания бетона при заливке. Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Защита кабеля от перегиба с помощью уплотнителя.

Технические характеристики IEK KNL-80-16-7012

Макс количество модулей    24 Глубина выемки в полу, мм    80...95 Подходит для влажной уборки    Нет Подходит для магистралей проходящих по черновому полу    Нет Разм отв для ввода металлолотка, мм    150х35 С выполнен монтаж отверстия в ковролине    Да Ширина - габаритный размер, мм    260 Кол-во штепсель розеток с защ контактом    0 Материал    Пластик Степень защиты - IP    IP30 Термостойкость до, °C    850 Кол-во монтажных коробок    0 Мин глубина встраивания, мм    80 Температура эксплуатации, °C    -5...+70 Длина - встраиваемый размер, мм    330 Защитная рамка коврового покрытия    Да Длина - габаритный размер, мм    330 Наруж диаметр, мм    - Подходит для укладки в двойной пол    Да Тип крышки    Прямоугольн. Цвет    Серый Ширина - встраиваемый размер, мм    260 Номер цвета RAL    7012 Подходит для установки в фальш-пол    Да Вес, кг    1.5 Форма крышки    Прямоугольн. Номин напряжение изоляции Ui, В    500 Монтажный диаметр - ниши, мм    - Высота-габаритный размер, мм    62 Диаметры отв для ввода труб, мм    25, 32, 40 Рабочая нагрузка, Н    1500
