Описание IEK KNU-06-PCB

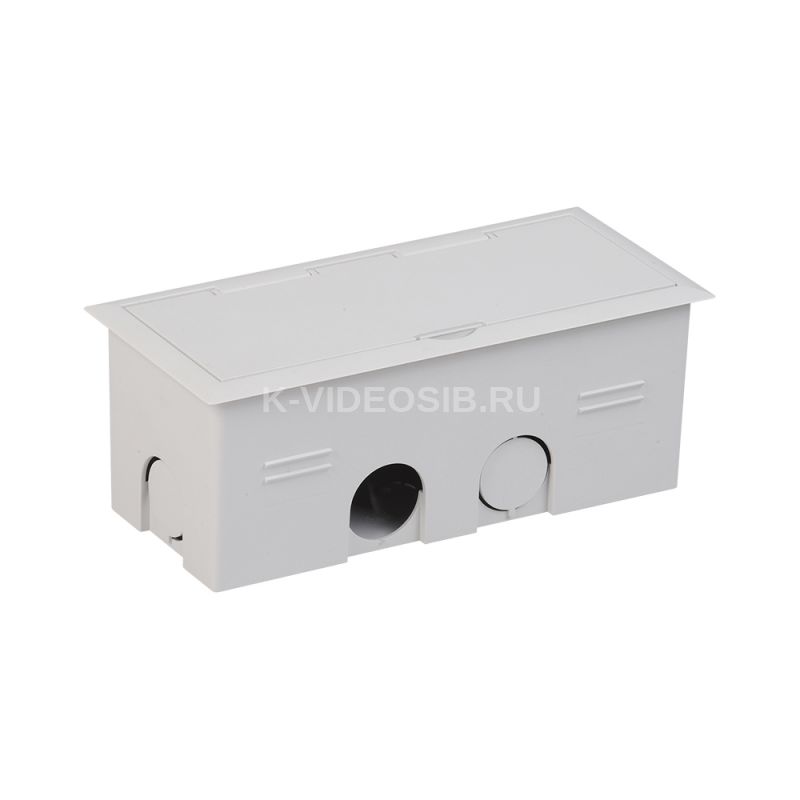

Лючок напольный ONFLOOR 6 mini B. Предназначен для установки в твердые стены и бетонные полы. До начала заливки в коробку необходимо вложить распорку, после затвердевания смеси -удалить. В лючок можно установить 6 модулей (3 поста 45х45 мм / 6 модулей 45х22,5). Размер комплекта в сборе: 175x80x68 мм. Конструкция рамки с крышкой рассчитана на максимальную нагрузку 1000Н на всю поверхность указанного корпуса. Комплект поставки: коробка напольная - 1 шт., распорка - 1 шт., рамка приборная на 6 модулей - 1 шт., крышка - 1 шт., комплект крепежа - 1 компл. Материал: поликарбонат, АБС-пластик. Цвет видимых частей (крышка+рамка): светло-серый RAL 7035.

Преимущества

• Надежная организация скрытого монтажа ЭУИ в полу.
• Высокая механическая прочность.

Особенности конструкции

Наличие необходимого комплекта метизных изделий делает монтаж легким и удобным.

В комплект лючка серии mini B входит распорка, которая применяется при установке корпуса в стену и исключает его деформацию при заливке бетоном.

Технические характеристики IEK KNU-06-PCB

Глубина выемки в полу, мм    6...38 Подходит для влажной уборки    Нет Ширина - габаритный размер, мм    80 Разм отв для ввода металлолотка, мм    150х35 Материал    Пластик Номер цвета RAL    7035 Номин напряжение изоляции Ui, В    500 Диаметры отв для ввода труб, мм    25, 32, 40 Рабочая нагрузка, Н    1500 Температура эксплуатации, °C    -5...+70 Высота-габаритный размер, мм    68 Подходит для магистралей проходящих по черновому полу    Нет Мин глубина встраивания, мм    68 Защитная рамка коврового покрытия    Нет Термостойкость до, °C    850 Подходит для укладки в двойной пол    Нет Подходит для установки в фальш-пол    Нет Форма крышки    Прямоугольн. Кол-во штепсель розеток с защ контактом    0 Кол-во монтажных коробок    0 Ширина - встраиваемый размер, мм    80 Монтажный диаметр - ниши, мм    - Длина - встраиваемый размер, мм    175 Тип крышки    Прямоугольн. Длина - габаритный размер, мм    175 С выполнен монтаж отверстия в ковролине    Нет Цвет    Серый Наруж диаметр, мм    - Степень защиты - IP    IP30
