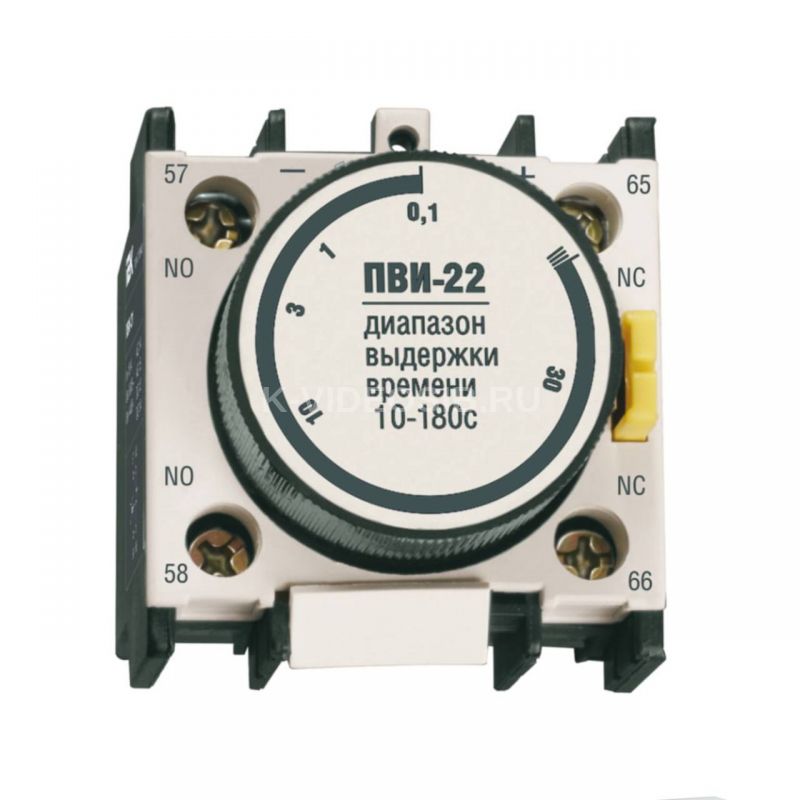

Описание IEK KPV20-11-2

Приставки контактные ПКИ предназначены для расширения возможностей использования контакторов в системах автоматизации технологических проектов. Пневматические приставки выдержки времени ПВИ позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 с. Используются совместно с контакторами серии КМИ и КТИ.

Технические характеристики IEK KPV20-11-2

Типоисполнение контактора   Все типоисполнения КМИ, КТИ

Кол-во норм разомкнутых - НО контактов       1

Кол-во нормально замкнутых - НЗ контактов  1

Диапаз выдержки времени при откл, с             10...180

Степень защиты - IP      IP20

Тип напряжения управления   Перемен./постоян. (AC/DC)

Диапазон рабочих температур, °C        -40...+50

Ремонтопригодность   Нет

Номин рабочий ток Ie при AC-15 230 В, А         6.0

Номин рабочий ток Ie при AC-15 400 В, А         3.00

Макс поперечное сечение проводника, мм²   2х2,5

Высота, мм        50.0

Мин вкл способность при мин токе, мА            10.0

Тип установки  Прямое (непосредств.) крепление

Сопротивление изоляции, мОм            10.0

С встроенным помехоподавителем     Нет

Мин вкл способность при мин напряжении, В              24.0

Номин напряжение питания цепи управ Us AC 50 Гц, В            660/400/230

Ток термической стойкости, А 10.0

Номин рабочий постоян ток DC-13 400 В, А     0.63

Ширина, мм     44.0

Номин напряжение изоляции Ui, В      690

Номин рабочий постоян ток DC-13 230 В, А     1.5

Глубина, мм     58.0

Климатическое исполнение     УХЛ4

Макс кратковременная нагрузка, А     100.0

Номин рабочий ток Ie при AC-15 660 В, А         1.50

Вес, кг  0.08

Мех износостойкость, циклов 1,6х10^6

Номин напряж питания цепи управ Us пост тока DC, В             400/220
