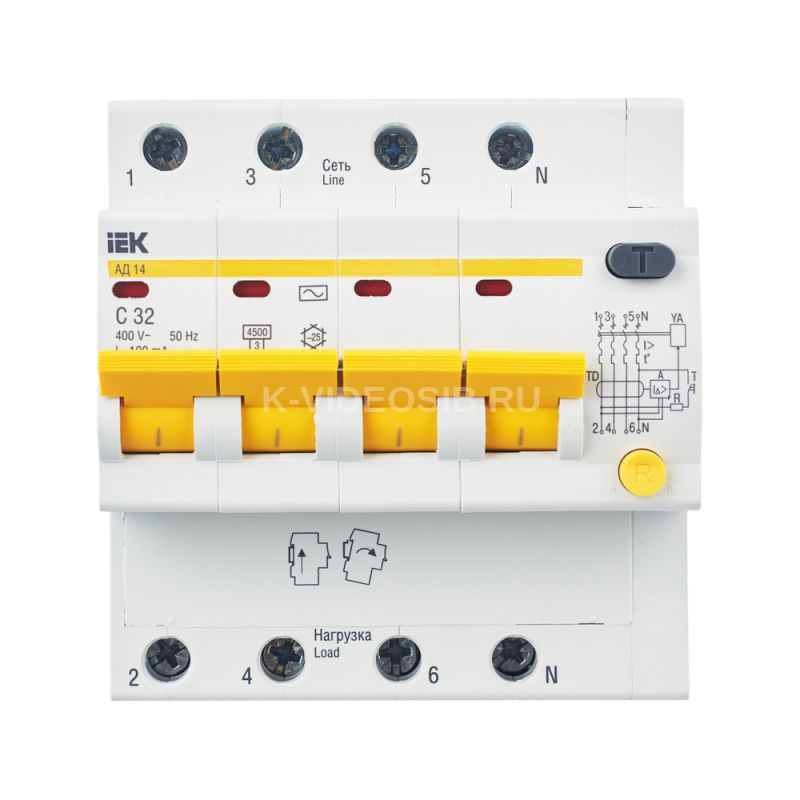

Описание IEK MAD10-4-032-C-100

Быстродействующие защитные выключатели IEK KARAT АД14 MAD10-4-032-C-100 обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;  защиту от перегрузки и короткого замыкания.

В изделиях предусмотрена индикация срабатывания от дифференциального тока.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

• Возможность одновременного двойного присоединения шиной или гибким проводником.
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
• Защита от сверхтоков в каждом полюсе.
• Предельная отключающая способность 4,5 кА.

Особенности конструкции

​​​​​​​

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).

Удобный монтаж/демонтаж без использования инструментов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

​​​​​​​​​​​​​​

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Технические характеристики IEK MAD10-4-032-C-100

Номин ток, А    32 Количество полюсов    4 Номин ток утечки, А    0,1 Тип тока утечки    Переменный (AC) Отключающая способность, кА    4.5 Характеристика срабатывания - кривая тока    C Тип напряжения    Переменный (AC) Номин раб напряжение, В    230/400 Тип подключения    Винтовое соединение Наличие теплового расцепителя    Да Номин импульсное выдерживаемое напряжение, кВ    4 Наличие электронного расцепителя    Нет Отключающая способность по EN 60898, кА    4,5 Макс сечение входящего кабеля, мм²    35 Наличие дифференциального расцепителя    Да Частота    50 Гц Степень защиты - IP    IP20 Тип монтажа    на DIN-рейку Наличие электромагнитного расцепителя    Да Количество защищенных полюсов    4 Ширина по количеству модульных расстояний    4,9 Отключение нейтрали    Да Отключающая способность по IEC 60947-2, кА    4,5 Общ количество полюсов    4 Тип расцепителя    Тепловой, электромагнитный Монтажная глубина - ниши, мм    72,1
