Описание IEK MAD22-5-020-C-30

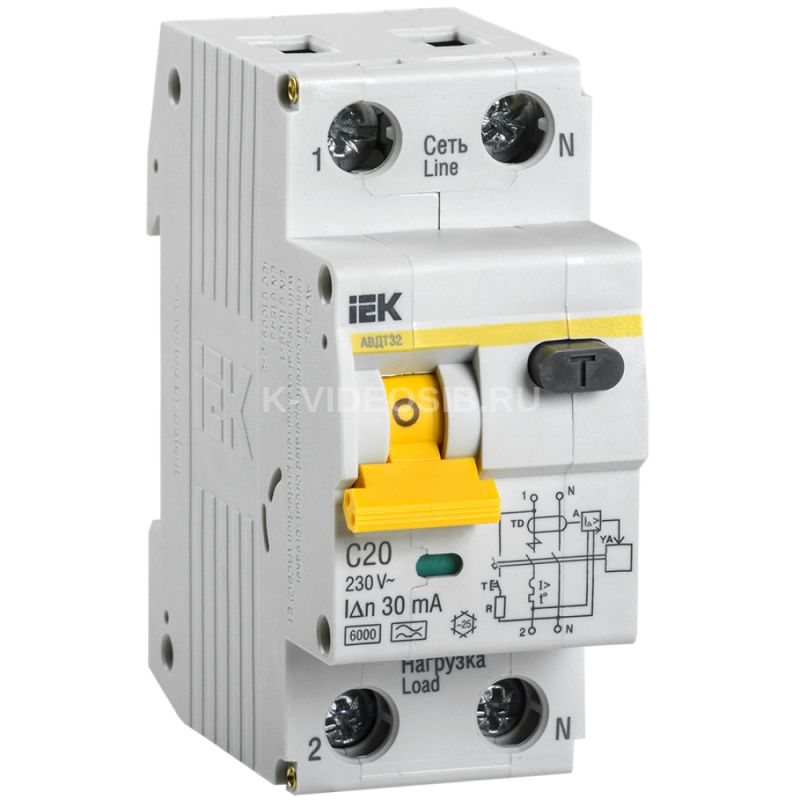

Автоматический выключатель дифференциального тока АВДТ 32 C20 IEK MAD22-5-020-C-30 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
• Помехоустойчивая схема.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
• Быстрый монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Дополнительная защита от прогорания корпуса аппарата из-за дуги и отвод тепла за счет антипрогарной пластины.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.

Технические характеристики IEK MAD22-5-020-C-30

Номин ток, А    20 Количество полюсов    2 Номин ток утечки, А    0,03 Тип тока утечки    A Отключающая способность, кА    6.0 Характеристика срабатывания - кривая тока    C Тип напряжения    Переменный (AC) Номин раб напряжение, В    230 Общ количество полюсов    2 Отключающая способность по EN 60898, кА    6 Отключение нейтрали    Да Наличие теплового расцепителя    Да Монтажная глубина - ниши, мм    71 Отключающая способность по IEC 60947-2, кА    6 Степень защиты - IP    IP20 Наличие электронного расцепителя    Нет Наличие электромагнитного расцепителя    Да Номин импульсное выдерживаемое напряжение, кВ    4 Ширина по количеству модульных расстояний    2 Частота    50 Гц Количество защищенных полюсов    1 Тип монтажа    на DIN-рейку Тип расцепителя    Тепловой, электромагнитный Наличие дифференциального расцепителя    Да Тип подключения    Винтовое соединение Макс сечение входящего кабеля, мм²    25
