Описание IEK MDV11-2-032-030

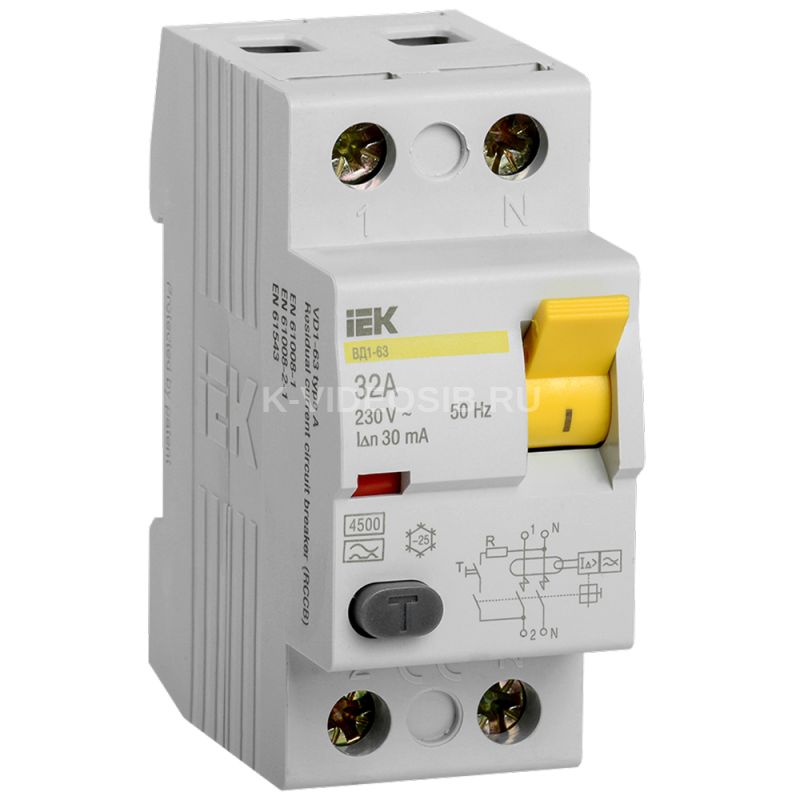

Дифференциальный выключатель ВД 1-63 IEK MDV11-2-032-030 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания". Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Преимущества

• Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
• Высокая электрическая износостойкость - не менее 4000 включений.
• Номинальный условный ток короткого замыкания 4500А.
• Серебросодержащие напайки на контактах.
• Индикатор положения контактов.
• Расширенный диапазон рабочих температур от -25°С до +40°С.
• Нагрузку можно подключать как к верхним, так и к нижним зажимам.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.

На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Расширенный диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Технические характеристики IEK MDV11-2-032-030

Номинальный ток, А    32 Количество полюсов    2 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.03 Тип тока утечки    A Селективная защита    Нет Номин ток, А    32 Частота    50 Гц Макс сечение входящего кабеля, мм²    50 Возможна дополнит комплектация    Нет Импульсная прочность, кА    0,25 откл способность при коротком замыкании-Icw, кА    4,5 Кратковременная задержка срабатывания    Нет Тип монтажа    На DIN-рейку Ширина по количеству модульных расстояний    2 Степень защиты - IP    IP20 Номин импульсное выдерживаемое напряжение, кВ    6 Монтажная глубина - ниши, мм    74 Условный номин ток короткого замыкания Iq, кА    4,5 Номин раб напряжение, В    230
