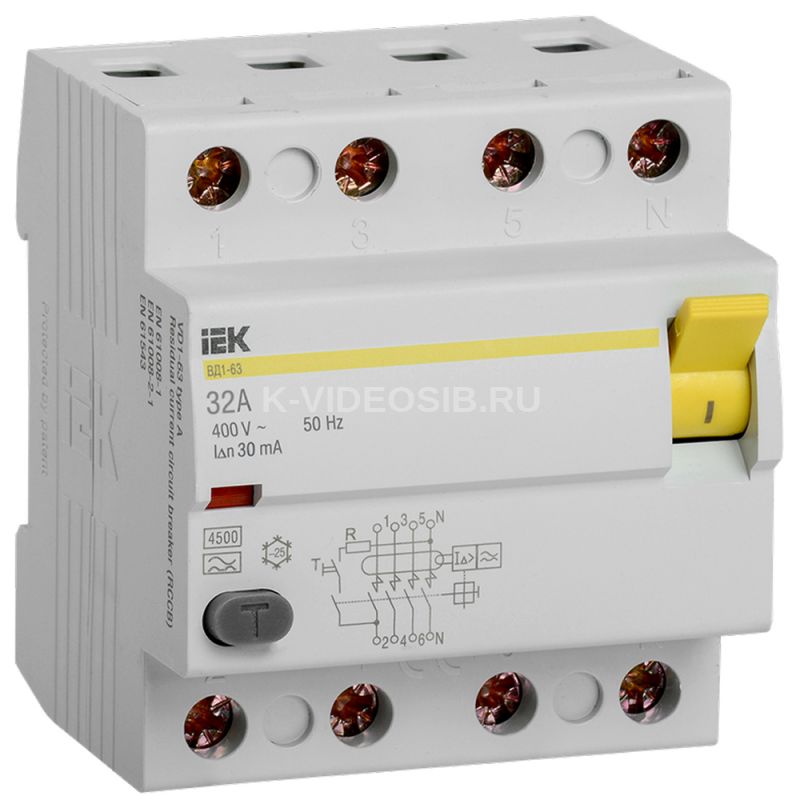

Описание IEK MDV11-4-032-030

Выключатель дифференциальный (УЗО) ВД1-63 тип А IEK MDV11-4-032-030 без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Преимущества

• Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
• Высокая электрическая износостойкость - не менее 4000 включений.
• Номинальный условный ток короткого замыкания 4500А.
• Серебросодержащие напайки на контактах.
• Индикатор положения контактов.
• Расширенный диапазон рабочих температур от -25°С до +40°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
• Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Нагрузку можно подключать как к верхним, так и к нижним зажимам.
• Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
• Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Расширенный диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.

На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики IEK MDV11-4-032-030

Номинальный ток, А    32 Количество полюсов    4 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.03 Тип тока утечки    A Селективная защита    Нет Возможна дополнит комплектация    Нет Макс сечение входящего кабеля, мм²    50 Тип монтажа    На DIN-рейку Импульсная прочность, кА    0,25 Номин импульсное выдерживаемое напряжение, кВ    6 Номин раб напряжение, В    400 Частота    50 Гц Номин ток, А    32 Степень защиты - IP    IP20 Условный номин ток короткого замыкания Iq, кА    4,5 откл способность при коротком замыкании-Icw, кА    4,5 Кратковременная задержка срабатывания    Нет Монтажная глубина - ниши, мм    74.0 Ширина по количеству модульных расстояний    4 Частота, Гц    50 Гц Номин ток утечки, А    0.03
