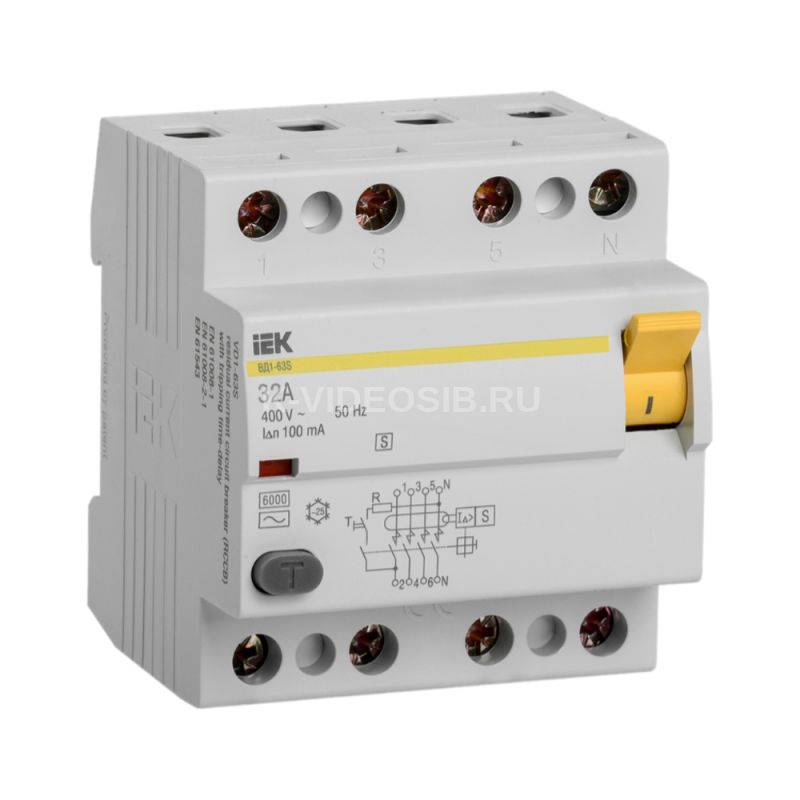

Описание IEK MDV12-4-032-100

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.

ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.

ПРЕИМУЩЕСТВА

• Электромеханическая схема с задержкой по времени срабатывания.
• Независимый индикатор положения контактов.
• Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Повышенная надежность узла селективности.
• Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
• - от 110 до 265 В (двухполюсный),
• - от 200 до 460 В (четырехполюсный).

Особенности конструкции

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Новая схема узла селективности повышенной надежности: патент № RU 116709.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

​​​​​​​

Устройство электромеханического типа со встроенной схемой задержки по времени. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики IEK MDV12-4-032-100

Номинальный ток, А    32 Количество полюсов    4 Условный номин диф ток КЗ, кА    6 Номин ток утечки, А    0.10 Тип тока утечки    Переменный (AC) Селективная защита    Да Тип монтажа    На DIN-рейку Степень защиты - IP    IP20 Номин раб напряжение, В    400 Импульсная прочность, кА    0,25 Частота    50 Гц Возможна дополнит комплектация    Нет Монтажная глубина - ниши, мм    74.0 Ширина по количеству модульных расстояний    4 Номин ток, А    32 Условный номин ток короткого замыкания Iq, кА    6 Номин импульсное выдерживаемое напряжение, кВ    6 Кратковременная задержка срабатывания    Да откл способность при коротком замыкании-Icw, кА    6 Макс сечение входящего кабеля, мм²    50 Номин ток утечки, А    0.10 Частота, Гц    50 Гц
