Описание IEK MDV15-2-050-100

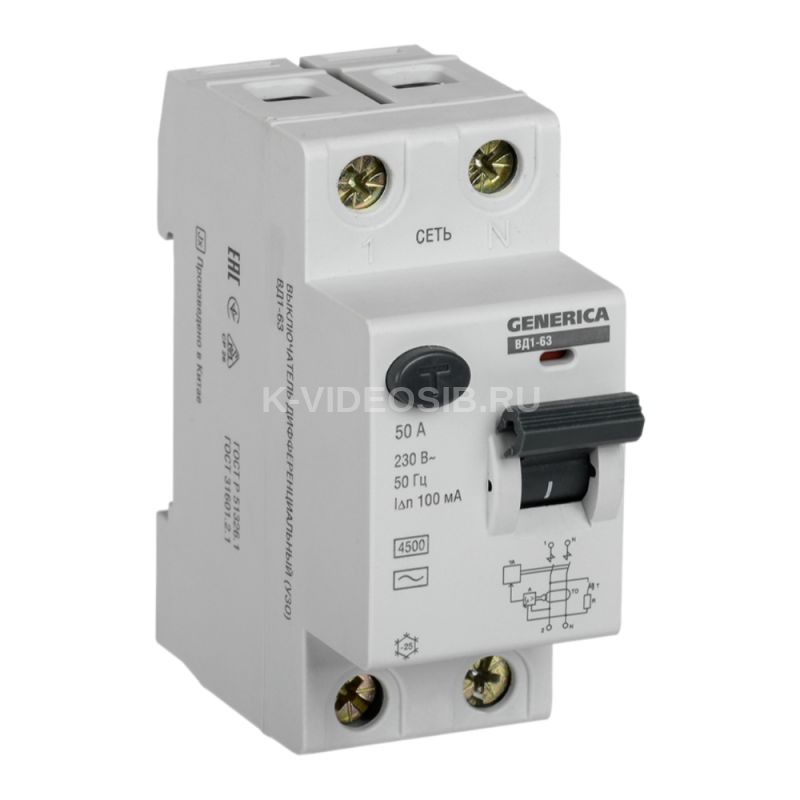

Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.

Преимущества

• Индикатор положения главной контактной группы.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Возможность подключения гибким проводником или шиной PIN.
• Условный ток короткого замыкания 4,5кА.
• Монолитная лицевая панель.
• Единый стиль исполнения со всеми устройствами линейки GENERICA.

  Особенности конструкции



  Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Защелка для крепления УЗО на монтажную рейку выполнена с возможностью фиксации блокирующего и свободного положений.



  Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

  ​​​​​​​​​​​​​​

  Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики IEK MDV15-2-050-100

Номинальный ток, А    50 Количество полюсов    2 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.10 Тип тока утечки    Переменный (AC) Селективная защита    Нет Номин напряжение, В    230 Момент затяжки, нм    2 откл способность при коротком замыкании-Icw, кА    4,5 Макс сечение входящего кабеля, мм²    50 Возможна дополнит комплектация    Нет Кратковременная задержка срабатывания    Нет Тип монтажа    На DIN-рейку С регулировкой задержки    Нет Частота    50 Гц Номин раб напряжение, В    230 Мех износостойкость, циклов    10000 Условный номин ток короткого замыкания Iq, кА    4,5 Импульсная прочность, кА    0,25 Вес, кг    0.2 Степень защиты - IP    IP20 Регулировка тока утечки    Нет Номин условный ток короткого замыкания Icn, А    4500 Номин ток, А    50 Режим работы    Продолжительный-S1 Электр износостойкость, циклов    4000 Ширина по количеству модульных расстояний    2 Номин неоткл диф ток, мА    50.0 Номин ток утечки, А    0.10 Частота, Гц    50 Гц
