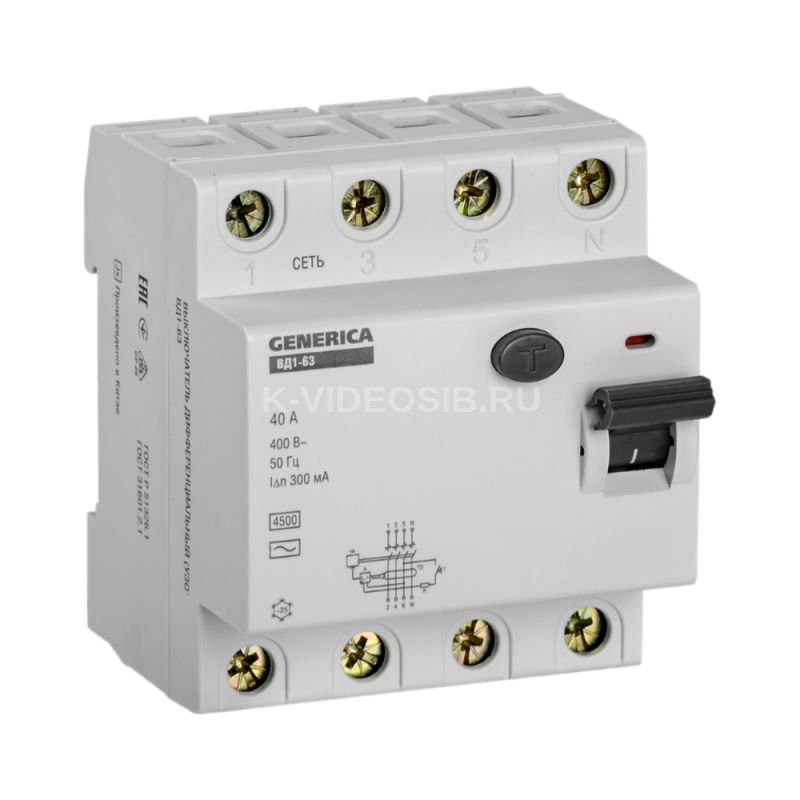

Описание IEK MDV15-4-040-300

Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.

Преимущества

• Индикатор положения главной контактной группы.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Возможность подключения гибким проводником или шиной PIN.
• Условный ток короткого замыкания 4,5кА.
• Монолитная лицевая панель.
• Единый стиль исполнения со всеми устройствами линейки GENERICA.

  Особенности конструкции



  Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Защелка для крепления УЗО на монтажную рейку выполнена с возможностью фиксации блокирующего и свободного положений.



  Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

  ​​​​​​​​​​​​​​

  Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики IEK MDV15-4-040-300

Номинальный ток, А    40 Количество полюсов    4 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.30 Тип тока утечки    Переменный (AC) Селективная защита    Нет Номин напряжение, В    400 Вес, кг    0.4 Кратковременная задержка срабатывания    Нет Импульсная прочность, кА    0,25 Мех износостойкость, циклов    10000 Условный номин ток короткого замыкания Iq, кА    4,5 Номин неоткл диф ток, мА    150.0 Номин условный ток короткого замыкания Icn, А    4500 Момент затяжки, нм    2 Тип монтажа    На DIN-рейку Режим работы    Продолжительный-S1 Ширина по количеству модульных расстояний    4 С регулировкой задержки    Нет Регулировка тока утечки    Нет Частота    50 Гц Номин раб напряжение, В    400 Номин ток, А    40 Степень защиты - IP    IP20 Электр износостойкость, циклов    4000 Макс сечение входящего кабеля, мм²    50 откл способность при коротком замыкании-Icw, кА    4,5 Возможна дополнит комплектация    Нет Номин ток утечки, А    0.30 Частота, Гц    50 Гц
