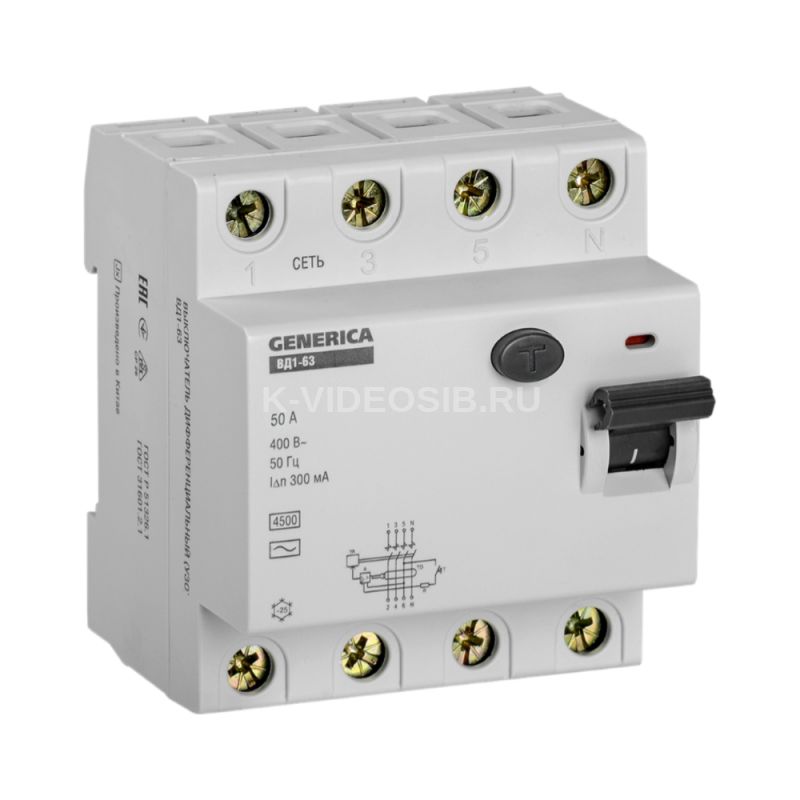

Описание IEK MDV15-4-050-300

Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.

Преимущества

• Индикатор положения главной контактной группы.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Возможность подключения гибким проводником или шиной PIN.
• Условный ток короткого замыкания 4,5кА.
• Монолитная лицевая панель.
• Единый стиль исполнения со всеми устройствами линейки GENERICA.

  Особенности конструкции



  Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Защелка для крепления УЗО на монтажную рейку выполнена с возможностью фиксации блокирующего и свободного положений.



  Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

  ​​​​​​​​​​​​​​

  Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики IEK MDV15-4-050-300

Номинальный ток, А    50 Количество полюсов    4 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.30 Тип тока утечки    Переменный (AC) Селективная защита    Нет Номин напряжение, В    400 Макс сечение входящего кабеля, мм²    50 Номин условный ток короткого замыкания Icn, А    4500 Тип монтажа    На DIN-рейку Номин раб напряжение, В    400 Режим работы    Продолжительный-S1 Электр износостойкость, циклов    4000 Степень защиты - IP    IP20 Момент затяжки, нм    2 Ширина по количеству модульных расстояний    4 Частота    50 Гц Мех износостойкость, циклов    10000 Номин неоткл диф ток, мА    150.0 Импульсная прочность, кА    0,25 Условный номин ток короткого замыкания Iq, кА    4,5 Кратковременная задержка срабатывания    Нет откл способность при коротком замыкании-Icw, кА    4,5 Возможна дополнит комплектация    Нет Вес, кг    0.4 Регулировка тока утечки    Нет Номин ток, А    50 С регулировкой задержки    Нет Номин ток утечки, А    0.30 Частота, Гц    50 Гц
