Описание IEK MKM12-V-2X24-31-Z-U

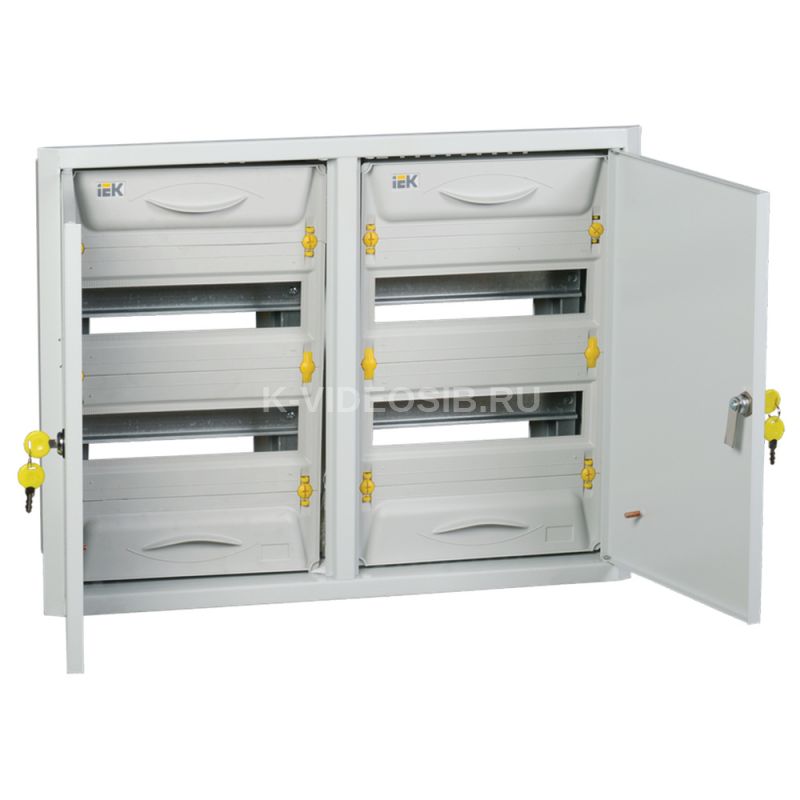

UNIVERSAL Корпус металлический ЩРв-2х24з-1 36 IP31 MKM12-V-2X24-31-Z-U. Щиты распределительные ЩРн, ЩРв серии "УНИВЕРСАЛ" (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Преимущества

• Удобство и простота сборки благодаря съемной монтажной раме.
• Полная комплектация (суппорты с шинами N и PE).
• Возможность установки шин сверху и снизу.
• Многофункциональный кабель-ввод.
• Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
• Возможность пломбировки фальшь-панели.
• Жесткость конструкции.
• Унифицированный модельный ряд.
• Высокий уровень электробезопасности.
• Стильный, эргономичный дизайн.
• Сертификат соответствия.
• Наличие защитной оперативной панели суппортов для шин.

Особенности конструкции

Во встраиваемых корпусах предусмотрена возможность установки защитного перфорированного кожуха, который значительно упрощает монтаж корпуса в нишу.

Защитная оперативная панель исключает поражение током в ходе эксплуатации готового изделия.

В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана.

Шины N и PE защелкиваются в держатели стойки, которые устанавливаются в гнезда монтажных профилей при помощи зацепов. Такое расположение шин делает более удобным подвод кабелей.

• Корпус металлический - 1 шт.

• Монтажная рама - 1 шт.

• Оперативная панель и пластиковые элементы - 1 шт.

• Провод заземления - 2 шт.

• Суппорт (арт. YIS50-SUFP-K03) - 4 шт.

• Шина PEN 8х12 24/2 - 4 шт.

• Знак "Осторожно! Электрическое напряжение" - 1 шт.

• Знак "Заземление" - 4 шт.

• Таблица маркировочная (12 модулей) - 4 шт.

• Метизы.

• Паспорт - 1 экз.

Технические характеристики IEK MKM12-V-2X24-31-Z-U

Корпус металлический ЩРв-2х24з-1 36 IP31 "UNIVERSAL" Артикул MKM12-V-2X24-31-Z-U Температура эксплуатации -45...+40 °C Ширина по количеству модульных расстояний  48 Степень защиты - IP IP31 Тип монтажа Встраиваемый Климатическое исполнение УЗ Вес 7.83 кг Ширина 662 мм Высота 480 мм Цвет Серый Монтажная глубина - ниши 135 мм Материал корпуса Сталь Кол-во рядов 2 Номер цвета RAL 7035 Номин ток устанавливаемых аппаратов 125 А Тип крышки Закрытого типа (закрывающаяся) Ввод кабеля Сверху/снизу/сзади Класс электробезопасности I Фактура поверхности Шагрень Макс статическая нагрузка на корпус 10.0 кг Защитное покрытие поверхности Полиэфирная порошковая краска Толщина металла 0.8 мм Ширина 497 мм Длина 680 мм Высота 153 мм
