Описание IEK MKM15-N-36-31-ZU

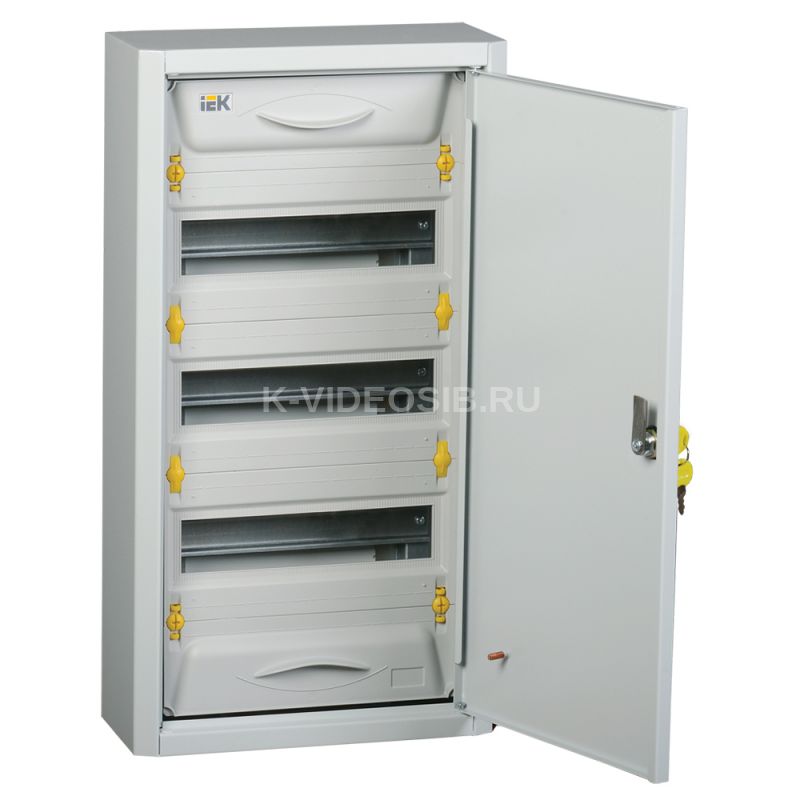

PRO Корпус металлический ЩРн-36з-0 36 УХЛ3 IP31 IEK MKM15-N-36-31-ZU. Корпуса распределительные ЩРН(В) серии PRO предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Преимущества

• Удобство и простота сборки благодаря съемной монтажной раме.
• Высокая электробезопасность - наличие защитной оперативной панели.
• Жесткость конструкции.
• Возможность установки шин сверху и снизу.
• Суппорты для шин в базовой комплектации (без шин N и PE).
• Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
• Жесткая и легкая конструкция.
• Унифицированный модельный ряд.
• Стильный дизайн.
• Сертификат соответствия.

  Особенности конструкции



  В ЩРВ PRO предусмотрена возможность установки корпуса после прокладки кабеля и проводов: удобный и легкий монтаж в нишу.



  Шпильки заземления – во всех корпусах ЩРН(В) серии PRO.



  Перфорация на задней планке корпусов ЩРВ серии PRO: Позволяет закреплять провода с помощью хомутов.



  Болты на боковых стенках ЩРВ серии PRO: Фиксация корпуса в нише.



  Без суппорта можно установить шину PEN "земля-ноль" 8х12мм 26/2 "UNIVERSAL"

  Комплектация

• Корпус металлический - 1 шт.

• Монтажная рама - 1 шт.

• Оперативная панель и пластиковые элементы - 1 шт.

• Суппорт (без шин N и PE) - 2 шт.

• Знак "Осторожно! Электрическое напряжение! - 1 шт.

• Знак "Заземление" - 1 шт.

• Таблица маркировочная (12 модулей) - 3 шт.

• Метизы.

• Паспорт - 1 экз.

Технические характеристики IEK MKM15-N-36-31-ZU

Тип монтажа    Поверхностного монтажа Ширина по количеству модульных расстояний    36 Кол-во рядов    3 Цвет    Серый Степень защиты - IP    IP31 Высота, мм    585.0 Ширина, мм    310.0 Глубина, мм    130.0 Номер цвета RAL    7035 Материал корпуса    Сталь Тип крышки    Закрытого типа (закрывающаяся) DIN-рейка    Да Возможно расширение    Нет Форма крышки    Закрытого типа (закрывающаяся) С монтажной платой    Нет С прозрачной крышкой    Нет Монтажная глубина - ниши, мм    -
