Описание IEK MKM42-02-31

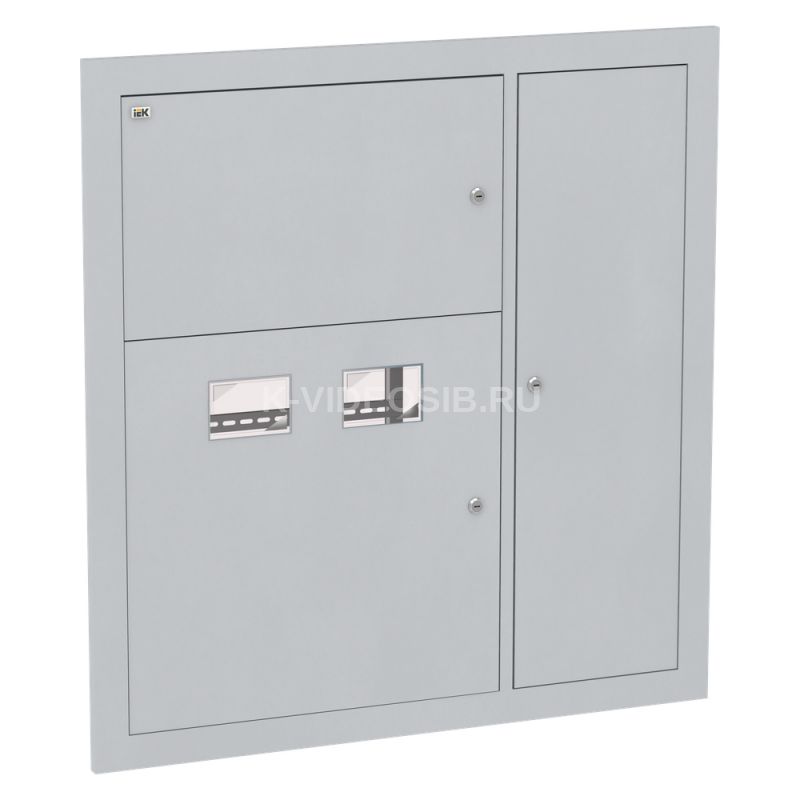

Корпус металлический ЩЭ-2-1 36 УХЛ3 IP31 IEK MKM42-02-31. Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Высокая технологичность и простота сборки.
• Удобство монтажа.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

  Особенности конструкции

  " height="223" src="https://cdn-02.iek.ru/imgproxy/-bfTSDueb28BLWYorUV6CuMMxjJwVeeI49VsepvNmek/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzUxNjdiODNjNTc2YzczOTlmMDI0ZmFhNDAxMzY1N2YyMWEzNzUxM2YyMTBkYmEyYWEzZjU1NDg0ZThiYjlkYTUuanBn.avif" width="223" />

  Количество модулей на квартиру - до 9 модулей в ЩЭ-Х-1 на 1, 2, 3, 4, 5, 6 квартиры.



  Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.



  Возможность установки щита после прокладки магистральной линии.



  Возможность навесного исполнения при использовании дополнительного кожуха.



  Возможность пломбировки учетного отсека.

  Комплектация:

• Корпус - 1 шт.

• Панель - 1 шт.

• Планка - 2 шт.

• Планка короткая - 4 шт.

• Планка горизонтальная - 2 шт.

• Планка вертикальная правая / левая - 1 / 1 шт.

• Держатель - 1 шт.

• Изолятор - 2 шт.

• Кронштейн правый / левый - 2 / 2 шт.

• Накладка на замок 19-16/40 - 1 шт.

• Рейка под шину PEN - 1 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 2 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 1 шт.

• Сжим У-733М - 5 шт.

• Табличка маркировочная - 2 шт.

• Метизы.

• Знак "Острожно! Электрическое напряжение" - 2 шт.

• Знак "Заземление" - 4 шт.

• Инструкция по сборке - 1 экз.

• Паспорт - 1 экз.

Технические характеристики IEK MKM42-02-31

Глубина, мм    155 Номер цвета RAL    7035 Высота, мм    1000 С монтажной платой    Да Ширина, мм    960 Цвет    Серый Кол-во дверей шкафа    3 Вес, кг    19.4 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Подходит для уличной установки    Нет Фактура поверхности    Шагрень Возможность напольного монтажа    Нет Количество модулей    20 Возможность состыковки друг с другом    Нет Тип поверхности    Порошковая окраска Климатическое исполнение    УХЛ3 Толщина металла, мм    1 Возможность настенного монтажа    Да Температура эксплуатации, °C    -60...40 Поверхностный монтаж    Да Возможность напольного монтажа    Нет Встроен в стену    Да Возможность настенного монтажа    Да Угол открытия двери, °    105
