Описание IEK MKM42-02-31-WW-L

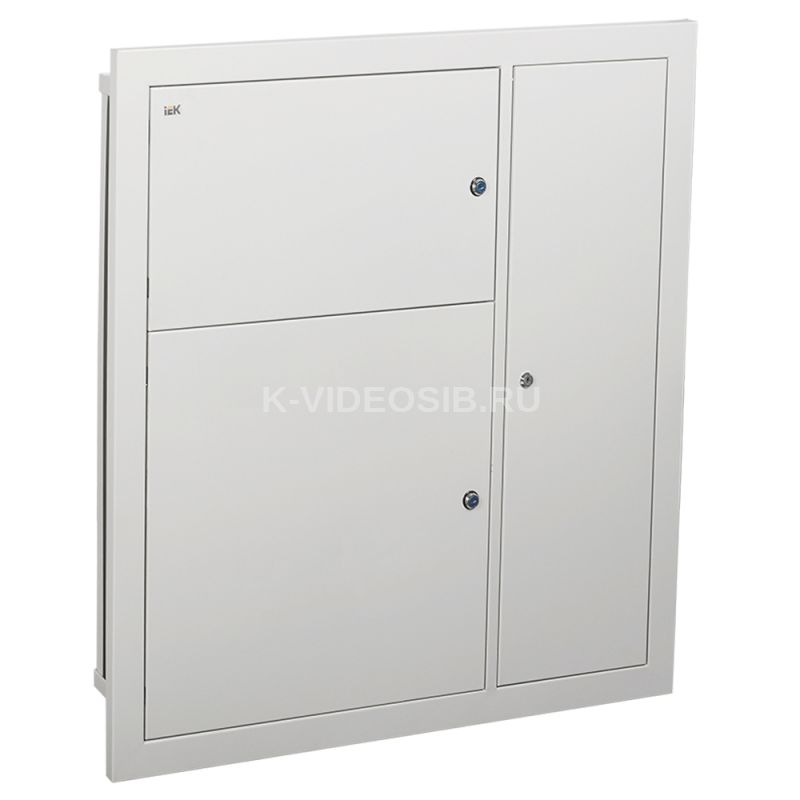

Корпус металлический ЩЭ-2 36 УХЛ3 (без окон) IP31 LIGHT IEK MKM42-02-31-WW-L. Используется для сборки этажного распределительного щита на 2 квартиры, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.

Преимущества

• Возможность навесного исполнения (при использовании кожуха).
• Возможность пломбировки учетного отсека (с помощью ушек).
• Оперативная панель в распределительном отсеке закрывает токоведущие части.
• Конструктив корпуса позволяет установку в нишу с проложенным силовым кабелем.
• Удобная регулировка крепежных элементов.
• Шпильки заземления на двери слаботочного отсека и на оболочке.
• Высококачественное наружное покрытие (цвет RAL 7035).
• Удобство монтажа, транспортировки и хранения.

  Особенности конструкции



  Съемная монтажная панель позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.



  Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.



  Количество модулей на квартиру: до 9 модулей на 1, 2, 3, 4, 5, 6 квартиры.



  Возможность пломбировки учетного отсека.



  Возможность установки щита после прокладки магистральной линии.

  Комплектация:

• Корпус - 1 шт.

• Панель - 1 шт.

• Планка короткая - 2 шт.

• Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 1 шт.

• Рейка под шину PE - 1 шт.

• Метизы.

• Паспорт - 1 экз.

Технические характеристики IEK MKM42-02-31-WW-L

Глубина, мм    157 Номер цвета RAL    7035 Высота, мм    1000 С монтажной платой    Да Ширина, мм    960 Цвет    Серый Кол-во дверей шкафа    3 Вес, кг    16.0 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Температура эксплуатации, °C    -60...40 Возможность настенного монтажа    Да Подходит для уличной установки    Нет Поверхностный монтаж    Нет Толщина металла, мм    0,8 Климатическое исполнение    УХЛ3 Фактура поверхности    Шагрень Возможность напольного монтажа    Нет Встроен в стену    Да Угол открытия двери, °    105 Количество модулей    20 Возможность состыковки друг с другом    Нет Тип поверхности    Порошковая окраска Возможность напольного монтажа    Нет Возможность настенного монтажа    Да
