Описание IEK MKP82-N-36-41-05

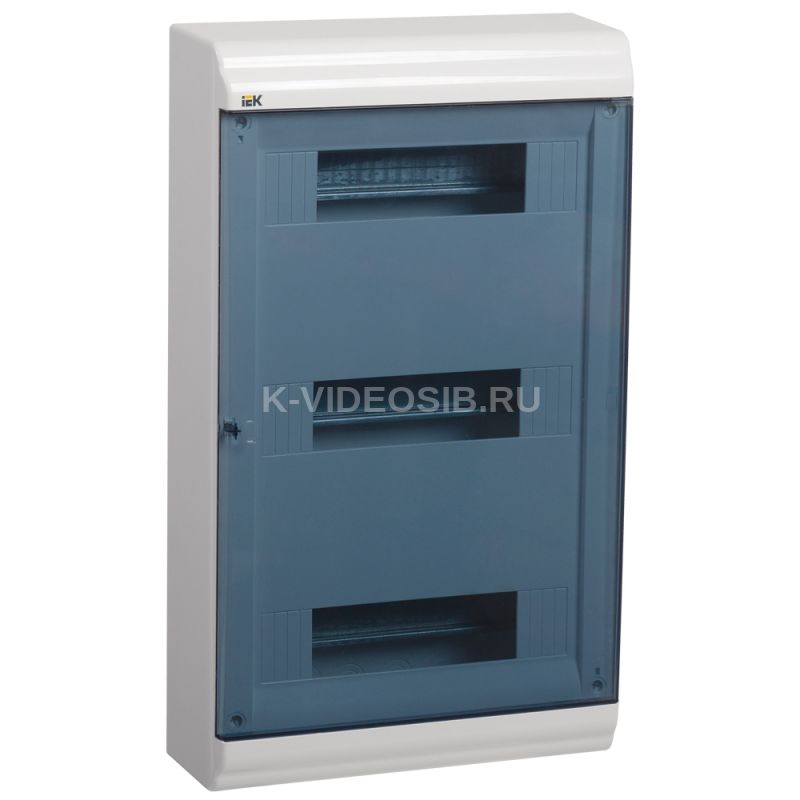

PRIME Корпус пластиковый ЩРН-П-36 модулей навесной белый IP41 IEK MKP82-N-36-41-05.  Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.

Преимущества

• Стильный и эргономичный дизайн корпуса гармонично впишется в любой интерьер.
• Простая организация проведения проводников: выламываемые отверстия для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала для моделей навесного типа.
• Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации корпуса.
• Возможность перенавески дверцы и регулировка DIN-рейки по глубине повышают удобство сборки и монтажа.
• Возможность опломбировки корпуса защищает от несанкционированного доступа.
• Удобное и надежное запирание дверцы при помощи замка-защелки.
• Полный комплект для сборки и монтажа корпуса экономит время на покупку комплектующих.

Особенности конструкции

Возможность заведения в корпус кабель-канала и труб различного диаметра с помощью специальной вставки.

Безопасный суппорт для шин N/PE на защелках защищает от прикосновений

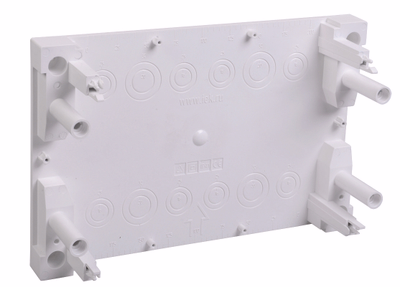

Удобство монтажа за счет отсутствия боковых стенок на основании корпуса в моделях навесного типа.

Регулировка DIN-рейки по высоте с помощью специальных кронштейнов

Возможность опломбировки корпуса с помощью пластикового винта.

Комплектация

• Паспорт - 1 шт.

• Суппорт для шин - 2 шт.

• DIN-рейка - 3 шт.

• Держатель DIN-рейки - 6 шт.

• Шина 6х9мм, 8 отв. - 1 шт.

• Шина 6х9мм, 10 отв. - 3 шт.

• Ампула уровня - 1 шт.

• Вставка для ввода труб - 1 шт.

• Лента маркировочная - 3 шт.

• Комплект метизов - 1 шт.

Технические характеристики IEK MKP82-N-36-41-05

Тип монтажа    Поверхностного монтажа Ширина по количеству модульных расстояний    12 Кол-во рядов    3 Цвет    Белый Степень защиты - IP    IP41 Высота, мм    490.0 Ширина, мм    290.0 Глубина, мм    100.0 Материал корпуса    Пластик С прозрачной крышкой    Да С монтажной платой    Нет DIN-рейка    Да Форма крышки    Закрытого типа (закрывающаяся) Монтажная глубина - ниши, мм    - Кол-во дверей шкафа    1
