Описание IEK MOP20-3-B

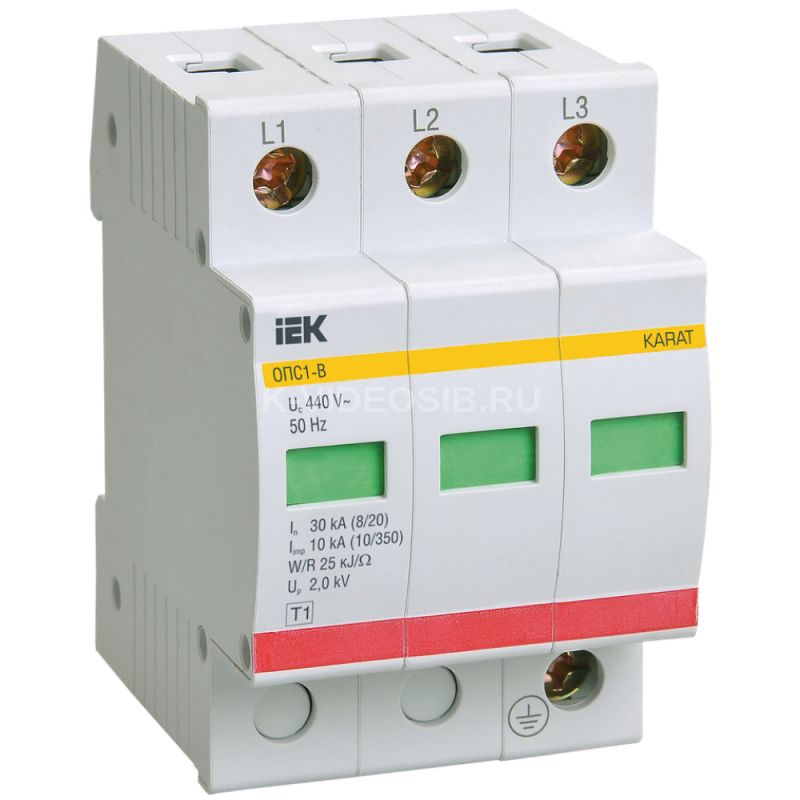

Ограничитель импульсного перенапряжения ОПС1-B 3P In=30кА Un=400В Im=60кА IEK MOP20-3-B предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Преимущества

• Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.
• Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
• Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15% - 20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
• Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Особенности конструкции

Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Реализована возможность двойного одновременного присоединения как шиной (pin или fork), так и гибким проводником сечением до 25 мм2.

Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.

Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.

Патент на конструкцию изделия: № RU 129703.

2 - Защитный элемент (варисторный модуль) 3 - Индикатор работы устройства 4 - Плавкая вставка (термозащита) Модульное исполнение со стандартными размерами и установкой на DIN-рейку." height="180" src="https://cdn-02.iek.ru/imgproxy/IkQlPB7MhoTVLSW-AVp_lG0LHTaOIeQ9_j86nv3ixYM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2NjODcwODdjMzJhMjA3ZmM5MGNlOTU0Y2Q1NDI1YTMxNmU2OWI3ZWYxYzI5ZGM5MTcyMTczZGExZWE0ODMwZjIuanBn.avif" width="180" />

1 - Корпус 2 - Защитный элемент (варисторный модуль) 3 - Индикатор работы устройства 4 - Плавкая вставка (термозащита) Модульное исполнение со стандартными размерами и установкой на DIN-рейку.

Конструкция модернизированных ОПС1 с визуальным индикатором рабочего состояния без сменного варисторного модуля.

Технические характеристики IEK MOP20-3-B

Количество полюсов    3 Номин напряжение перемен тока, В    400 Номин напряжение постоян тока, В    440 Всего разряженного тока-8 или 20-L N PE, кА    60 Степень защиты - IP    IP20 С удаленным сигналом    Нет Тип монтажа    DIN-рейка (стандарт) 35 мм Сигнал на устройстве    Оптический Уровень защиты напряжения, кВ    - Уровень защиты напряжения L-PE или N-PE, кВ    -
