Описание IEK MPR10-4-040

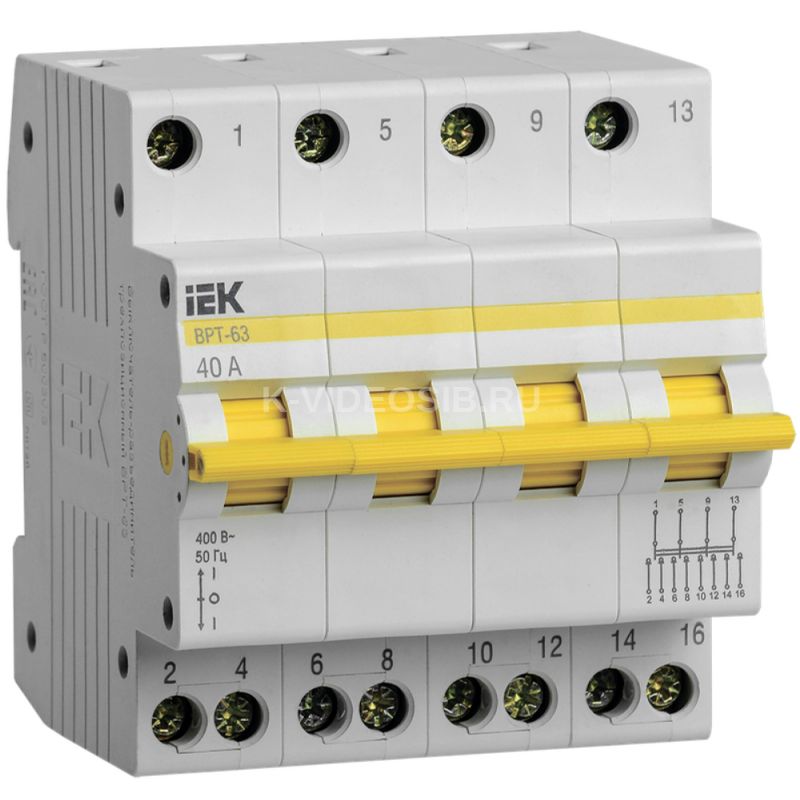

Выключатель-разъединитель трехпозиционный ВРТ-63 4P 40А IEK MPR10-4-040 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Преимущества

• Эффективное переключение электрических цепей.
• Проведение тока в нормальном режиме.
• Оперативное включение и выключение электрических цепей.
• Три фиксированных положения рукоятки I-0-II.
• Среднее положение рукоятки фиксирует нулевое положение контактов.
• Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
• Фирменный дизайн и гравировка логотипом боковых сторон.

Технические характеристики IEK MPR10-4-040

Тип включения или отключения    Переключатель на 2 направления Номин ток, А    40 Количество переключающих контактов    4 Количество полюсов    4 Номин раб напряжение, В    400 Тип напряжения    Переменный (AC) Кол-во норм разомкнутых - НО контактов    0 Кол-во нормально замкнутых - НЗ контактов    0 Напряжение постоянного тока на один полюс, В    48 Цвет    Серый Тип лампы    Не применимо Диапазон рабочих температур, °C    -25...40 Мех износостойкость, циклов    30000 Номин отключающая способность, кА    - Вкл и откл способность, I на Ie    3 Угол возможного отклонения в рабочем положении, °    90 Степень защиты - IP    IP20 Силовое разъединение - согл DIN VDE 0113    Нет Рабочее положение    Вертикальное Электр износостойкость, циклов    10000 Категория применения    АС-22В Номин импульсное выдерживаемое напряжение, кВ    4 Макс поперечное сечение проводника, мм²    10 Группа механического исполнения    M1 Относительная влажность воздуха    50% при 40°С Номин кратковрем выдерж в течении 1 с ток Icw, А    12 Момент затяжки винтов контактных зажимов, нм    1.2 Количество переключающих контактов    4 Ширина по количеству модульных расстояний    4 Частота сети, Гц    50 С сигнальной лампой - индикатором    Нет
