Описание IEK MSM10-3N-06-31

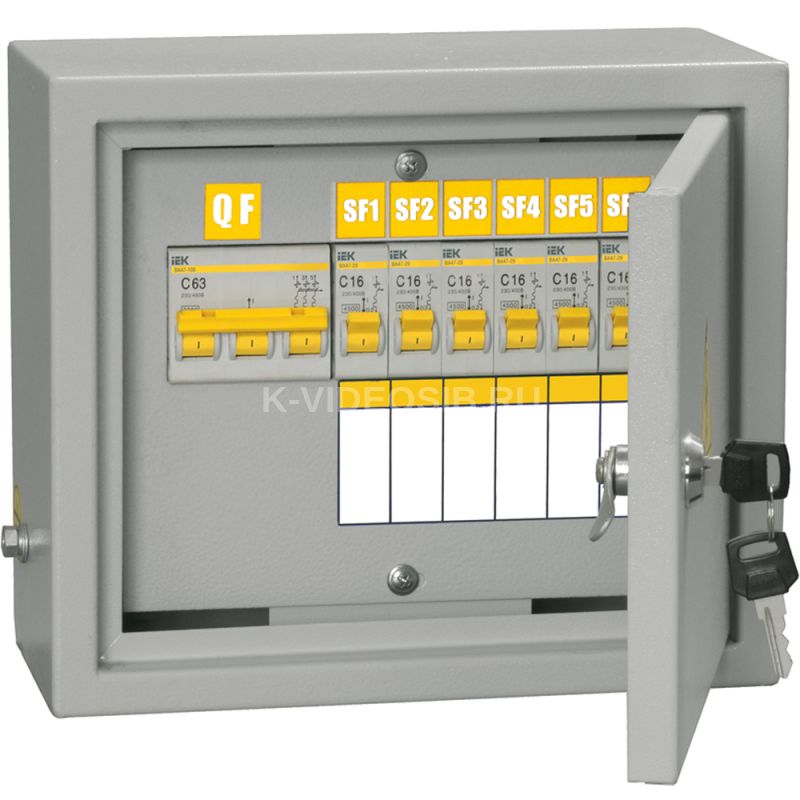

Щиток распределительный ОЩВ-3-63-6-0 36 УХЛ4 IP31 IEK MSM10-3N-06-31 предназначен для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Малогабаритная конструкция.
• Полностью сварной корпус.
• Высокая технологичность и простота использования.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

Особенности конструкции

Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.

Неразборный металлический корпус с дверцей, закрываемой на замок.

Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.

Технические характеристики IEK MSM10-3N-06-31

Модель или исполнение    Навесной Номин ток вводного - главного выключателя, А    63 Количество отводящих групп    6 Номин отключ способность вводного авт выкл, кА    4.5 Высота, мм    265 Диапазон рабочих температур, °C    -1...+35 Степень защиты - IP    IP31 Номин напряжение изоляции Ui, В    450 Материал корпуса    Сталь Номин раб напряжение, В    230/400 Вес, кг    4,1 Количество световых групп    6 Общ количество групп    6 С выход розеткой    Нет Со звонковым трансформатором    Нет С прозрачной крышкой    Нет Кол-во полюсов вводного-главного выкл    3 Защита от перенапряжения    Да Глубина, мм    120 Климатическое исполнение    УХЛ4 Защита    Модульный автомат. выключатель/УЗО Вид системы заземления    TN-C, TN-S Кол-во размык-ей цепи при утечке в землю    0 Макс допустимое значение ожидаемого тока КЗ, кА    10 Количество ВДТ - УЗО 300 мА    0 Номер цвета RAL    7035 Ширина, мм    310 Возможно расширение    Нет Номин частота, Гц    50 Номин ток аппаратов групповых цепей, А    16 Номин ток щитка, А    63 Количество ВДТ - УЗО 30 мА    0 Кол-во групп вне выкл утечки в землю    0 Тип электр соединений функцион блоков    FFX
