Описание IEK MSM10-3N-100-12-31

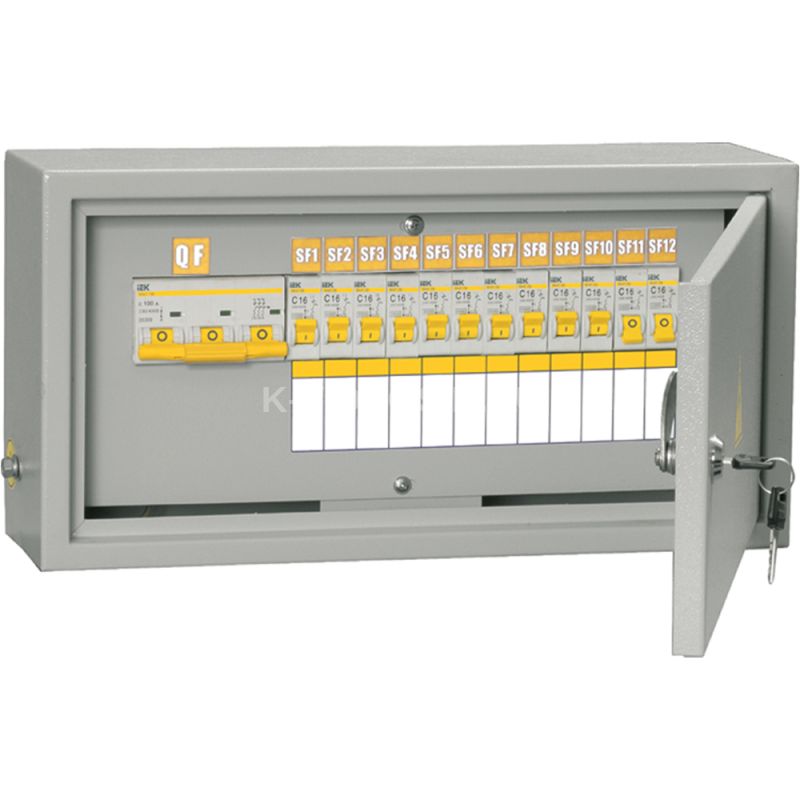

Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK MSM10-3N-100-12-31 предназначен для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Малогабаритная конструкция.
• Полностью сварной корпус.
• Высокая технологичность и простота использования.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

Особенности конструкции

Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.

Неразборный металлический корпус с дверцей, закрываемой на замок.

Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.

Технические характеристики IEK MSM10-3N-100-12-31

Модель или исполнение    Навесной Номин ток вводного - главного выключателя, А    100 Количество отводящих групп    12 Номин отключ способность вводного авт выкл, кА    10.0 Номин ток щитка, А    100 Со звонковым трансформатором    Нет Материал корпуса    Сталь Вес, кг    6,0 Номин частота, Гц    50 С выход розеткой    Нет Кол-во полюсов вводного-главного выкл    3 Макс допустимое значение ожидаемого тока КЗ, кА    10 Ширина, мм    440 Кол-во групп вне выкл утечки в землю    0 Общ количество групп    12 Высота, мм    265 С прозрачной крышкой    Нет Вид системы заземления    TN-C, TN-S Климатическое исполнение    УХЛ4 Тип электр соединений функцион блоков    FFX Номин напряжение изоляции Ui, В    450 Защита от перенапряжения    Да Возможно расширение    Нет Глубина, мм    120 Количество ВДТ - УЗО 300 мА    0 Диапазон рабочих температур, °C    -1...+35 Кол-во размык-ей цепи при утечке в землю    0 Количество световых групп    12 Номин ток аппаратов групповых цепей, А    16 Защита    Модульный автомат. выключатель/УЗО Степень защиты - IP    IP31 Номин раб напряжение, В    230/400 Номер цвета RAL    7035 Количество ВДТ - УЗО 30 мА    0
