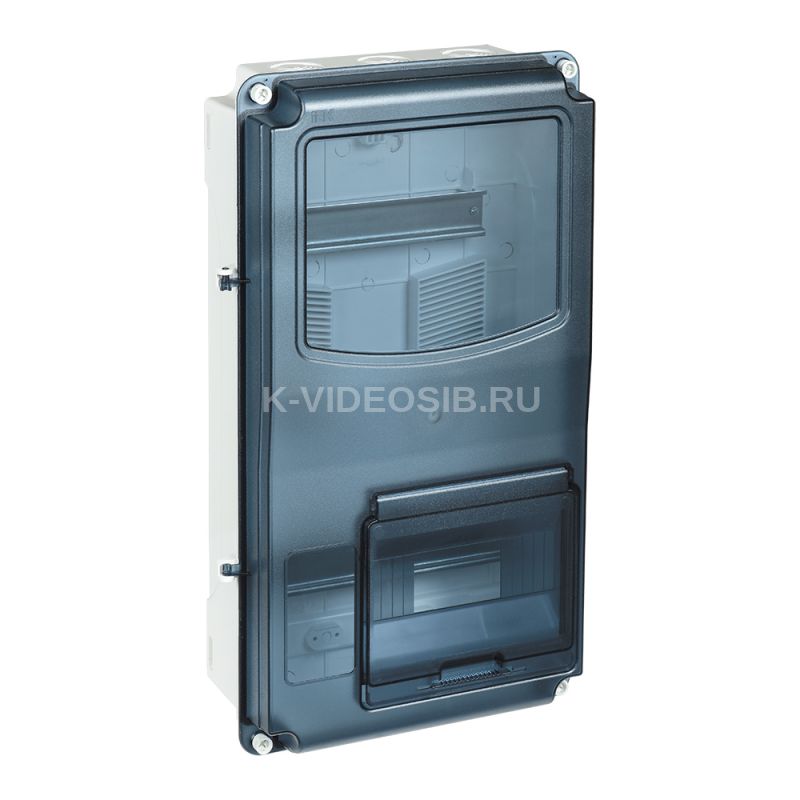

Описание IEK MSP3-N-12-66-L

Пластиковые корпуса для установки счетчика ЩУРн-П IP66 предназначены для установки однофазного, трехфазного и индукционных счетчиков электроэнергии, и модульного оборудования. Благодаря высокой степени защиты IP66 корпуса могут быть установлены в помещениях с высоким уровнем влажности и содержанием пыли, а также на улице.

Преимущества

• Высокая степень герметичности IP66 надежно защищает установленное внутри оборудование.
• Размерный ряд корпусов ЩУРн-П позволяет устанавливать внутри счетчики различных габаритов, в том числе с встроенным модулем УСПД.
• Возможность установки счетчика на саморезы или на DIN-рейку.
• Крепление корпуса на опору с помощью монтажной ленты и проушин, интегрированным в основание корпуса – нет необходимости докупать дополнительные кронштейны.
• Возможность опломбировки крышки корпуса и/или ревизионной дверцы позволяет защитить корпус от несанкционированного доступа.

Особенности конструкции

Отверстия для крепления на монтажную ленту.

Установка счетчика на монтажную панель, а также на DIN-рейку.

Удобный доступ к автоматическим выключателям, возможность установки до 12 автоматов.

Возможность опломбировки корпуса.

Технические характеристики IEK MSP3-N-12-66-L

Тип монтажа    Поверхностного монтажа Ширина, мм    290 Глубина, мм    122 Высота, мм    500 С откидной крышкой    Нет Вес, кг    1.65 Монтажная глубина - ниши, мм    - Номин раб напряжение, В    400 Ввод кабеля    Снизу Вид или марка материала    АБС-пластик Номинальный ток, А    100 Материал    Пластик Количество модулей    12 Номин электр прочность изоляции, В    660 Класс электробезопасности    II Возможность пломбировки    Да Модификация    IEK_V0000101 С монтажной рейкой    Да Количество вводов    3 Рассеиваемая мощность при ном нагрузке, Вт    137 Статическая нагрузка, Н    32 Наличие замка в двери    Нет Тип крышки    EV002063 Количество счетчиков    1 Температура эксплуатации, °C    -40...80 Климатическое исполнение    IEK_V0000065 Степень защиты - IP    IP66
