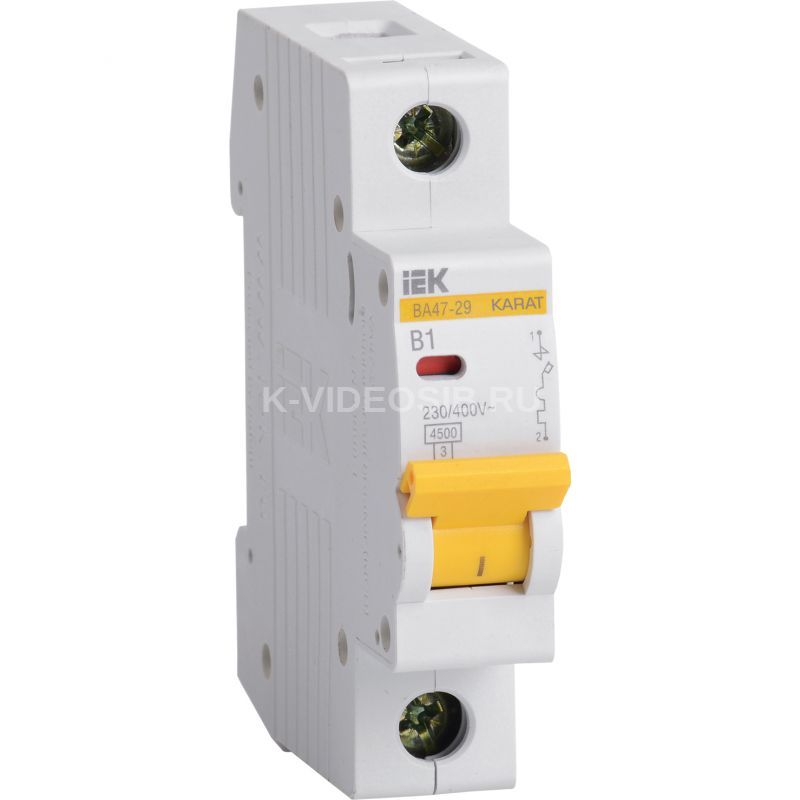

Описание IEK MVA20-1-001-B

Автоматические выключатели ВА47-29 IEK KARAT MVA20-1-001-B предназначены для защиты распределительных и групповых цепей: электроприборы, освещение. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

​​​​​​​

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

Технические характеристики IEK MVA20-1-001-B

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    B Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Ширина по количеству модульных расстояний    1 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Частота, Гц    50 Сфера применения    Промышленное и бытовое Общ количество полюсов    1 Климатическое исполнение    УХЛ4 Класс токоограничения    3 Монтажная глубина - ниши, мм    73,6 Тип монтажа    на DIN-рейку Подходит для защитного выкл двигателя    Нет Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Возможна дополнит комплектация    Да Наличие электронного расцепителя    Нет Тип подключения    Винтовое соединение Наличие электромагнитного расцепителя    Да Макс сечение входящего кабеля, мм²    25 Наличие теплового расцепителя    Да Тип монтажной рейки    35x7.5 Наличие взрывозащиты    Без взрывозащиты Наличие дифференциального расцепителя    Нет Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Количество силовых полюсов    1 Количество защищенных полюсов    1 Степень защиты - IP    IP20 Отключающая способность по EN 60898, кА    4,5 Частота, Гц    50
