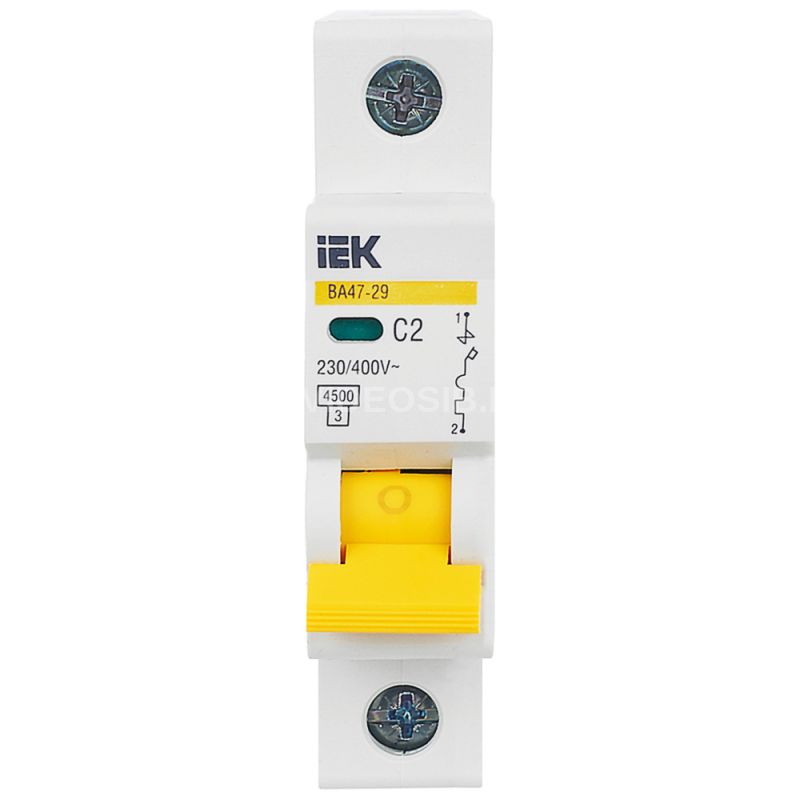

Описание IEK MVA20-1-002-C

Автоматические выключатели ВА47-29 IEK KARAT MVA20-1-002-C предназначены для защиты распределительных и групповых цепей: двигатели с небольшими пусковыми токами (компрессор, вентилятор). Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

Технические характеристики IEK MVA20-1-002-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Макс сечение входящего кабеля, мм²    25 Монтажная глубина - ниши, мм    73,6 Сфера применения    Промышленное и бытовое Класс токоограничения    3 Наличие электронного расцепителя    Нет Наличие дифференциального расцепителя    Нет Тип подключения    Винтовое соединение Возможна дополнит комплектация    Да Частота, Гц    50 Подходит для защитного выкл двигателя    Да Наличие электромагнитного расцепителя    Да Количество силовых полюсов    1 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Климатическое исполнение    УХЛ4 Тип монтажа    на DIN-рейку Общ количество полюсов    1 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие взрывозащиты    Без взрывозащиты Наличие теплового расцепителя    Да Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Количество защищенных полюсов    1 Степень защиты - IP    IP20 Отключающая способность по EN 60898, кА    4,5 Тип монтажной рейки    35x7.5 Ширина по количеству модульных расстояний    1 Частота, Гц    50
