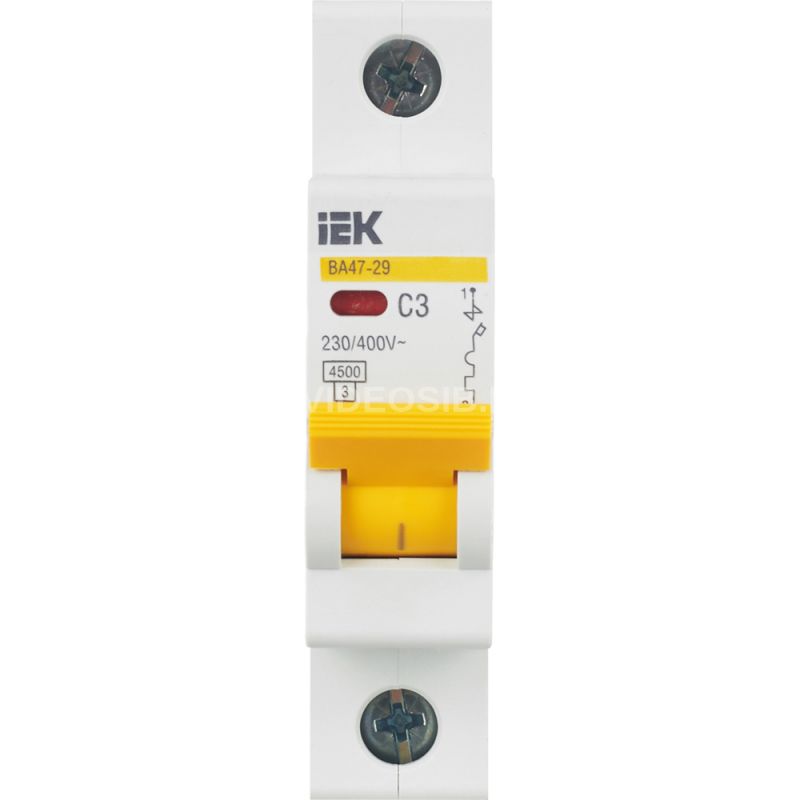

Описание IEK MVA20-1-003-C

Автоматические выключатели ВА47-29 IEK KARAT MVA20-1-003-C предназначены для защиты распределительных и групповых цепей: двигатели с небольшими пусковыми токами (компрессор, вентилятор). Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

​​​​​​​

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

Технические характеристики IEK MVA20-1-003-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Ширина по количеству модульных расстояний    1 Степень защиты - IP    IP20 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие электронного расцепителя    Нет Наличие электромагнитного расцепителя    Да Монтажная глубина - ниши, мм    73,6 Наличие теплового расцепителя    Да Макс сечение входящего кабеля, мм²    25 Наличие дифференциального расцепителя    Нет Тип монтажа    на DIN-рейку Отключающая способность по EN 60898, кА    4,5 Класс токоограничения    3 Сфера применения    Промышленное и бытовое Тип монтажной рейки    35x7.5 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Климатическое исполнение    УХЛ4 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Частота, Гц    50 Возможна дополнит комплектация    Да Тип подключения    Винтовое соединение Количество защищенных полюсов    1 Подходит для защитного выкл двигателя    Да Общ количество полюсов    1 Количество силовых полюсов    1 Наличие взрывозащиты    Без взрывозащиты Частота, Гц    50
