Описание IEK MVA20-2-016-B

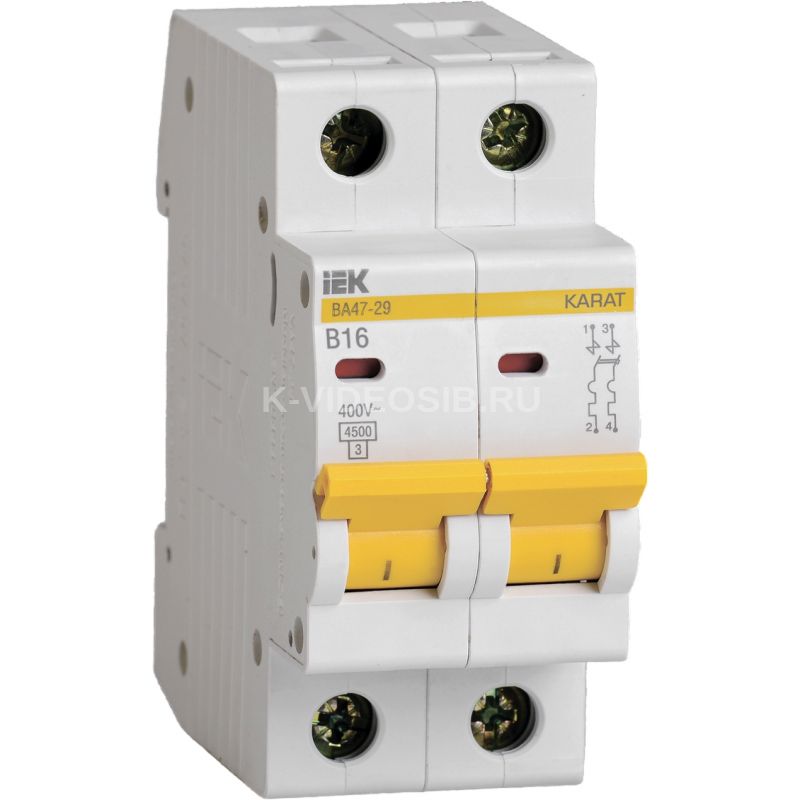

KARAT Автоматический выключатель ВА47-29 2P B 16А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики IEK MVA20-2-016-B

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    B Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    7.0 Климатическое исполнение    УХЛ4 Количество защищенных полюсов    2 Наличие электромагнитного расцепителя    Да Подходит для защитного выкл двигателя    Нет Количество силовых полюсов    2 Тип монтажа    на DIN-рейку Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Возможна дополнит комплектация    Да Наличие взрывозащиты    Без взрывозащиты Тип монтажной рейки    35x7.5 Наличие дифференциального расцепителя    Нет Общ количество полюсов    2 Наличие электронного расцепителя    Нет Сфера применения    Промышленное и бытовое Отключающая способность по EN 60898, кА    4,5 Наличие теплового расцепителя    Да Степень защиты - IP    IP20 Макс сечение входящего кабеля, мм²    25 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Тип подключения    Винтовое соединение Ширина по количеству модульных расстояний    2 Монтажная глубина - ниши, мм    73,6 Частота, Гц    50 Класс токоограничения    3 Частота, Гц    50
