Описание IEK MVA20-2-016-C

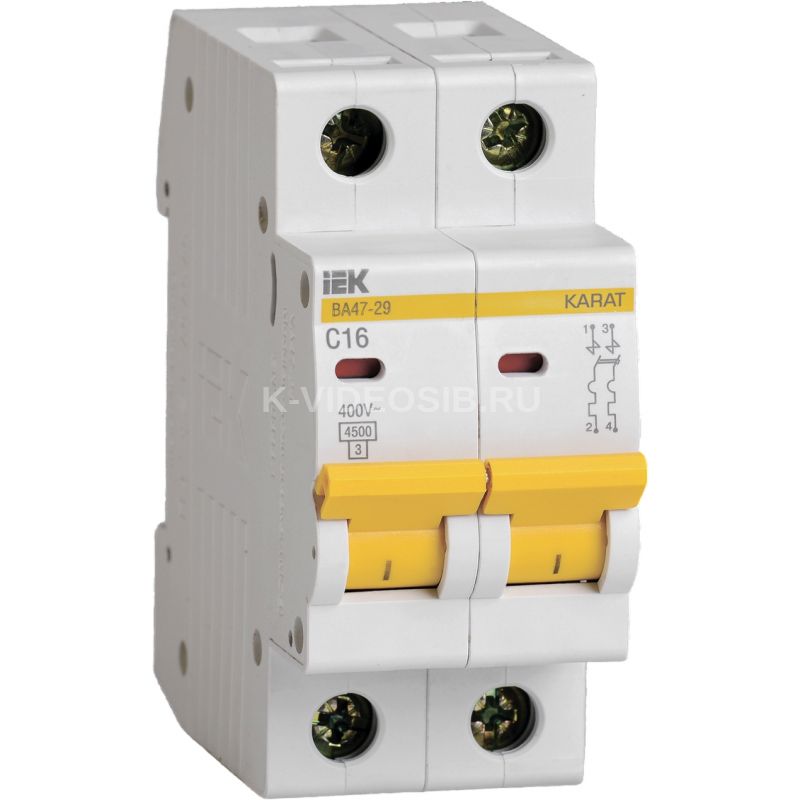

KARAT Автоматический выключатель ВА47-29 2P C 16А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики IEK MVA20-2-016-C

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    7.0 Тип монтажа    на DIN-рейку Класс токоограничения    3 Отключающая способность по EN 60898, кА    4,5 Общ количество полюсов    2 Ширина по количеству модульных расстояний    2 Сфера применения    Промышленное и бытовое Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Подходит для защитного выкл двигателя    Да Частота, Гц    50 Возможна дополнит комплектация    Да Монтажная глубина - ниши, мм    73,6 Степень защиты - IP    IP20 Наличие взрывозащиты    Без взрывозащиты Климатическое исполнение    УХЛ4 Наличие электромагнитного расцепителя    Да Макс сечение входящего кабеля, мм²    25 Количество силовых полюсов    2 Количество защищенных полюсов    2 Наличие теплового расцепителя    Да Тип монтажной рейки    35x7.5 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие дифференциального расцепителя    Нет Наличие электронного расцепителя    Нет Тип подключения    Винтовое соединение Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Частота, Гц    50
