Описание IEK MVA20-2-016-D

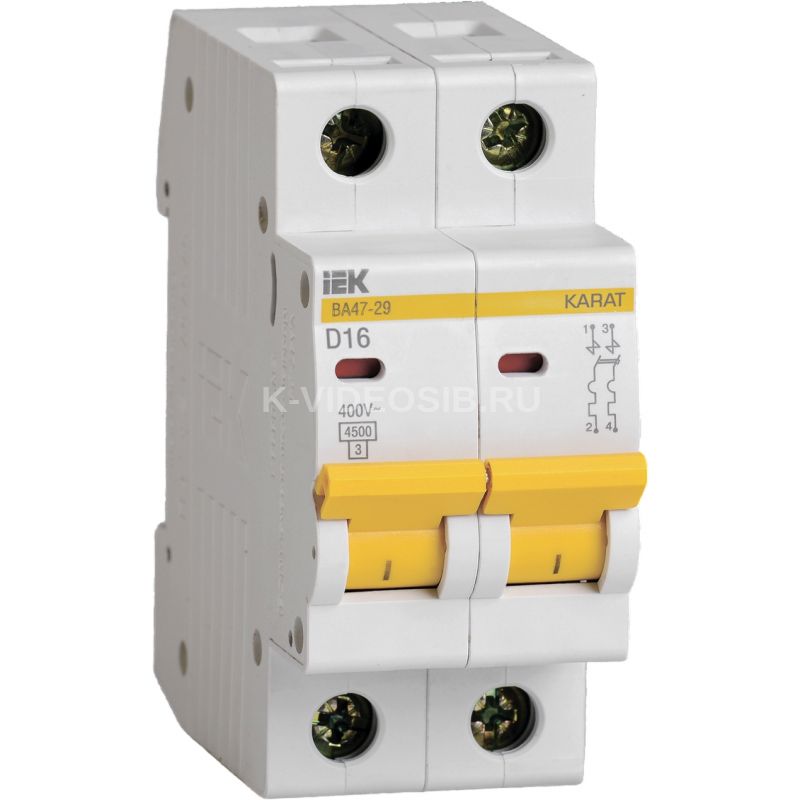

KARAT Автоматический выключатель ВА47-29 2P D 16А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики IEK MVA20-2-016-D

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    D Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    7.0 Наличие дифференциального расцепителя    Нет Количество защищенных полюсов    2 Тип монтажной рейки    35x7.5 Климатическое исполнение    УХЛ4 Наличие электромагнитного расцепителя    Да Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Частота, Гц    50 Ширина по количеству модульных расстояний    2 Наличие теплового расцепителя    Да Класс токоограничения    3 Подходит для защитного выкл двигателя    Да Сфера применения    Промышленное и бытовое Наличие взрывозащиты    Без взрывозащиты Количество силовых полюсов    2 Макс сечение входящего кабеля, мм²    25 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие электронного расцепителя    Нет Монтажная глубина - ниши, мм    73,6 Степень защиты - IP    IP20 Возможна дополнит комплектация    Да Отключающая способность по EN 60898, кА    4,5 Общ количество полюсов    2 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Тип подключения    Винтовое соединение Тип монтажа    на DIN-рейку Частота, Гц    50
