Описание IEK MVA20-2-025-B

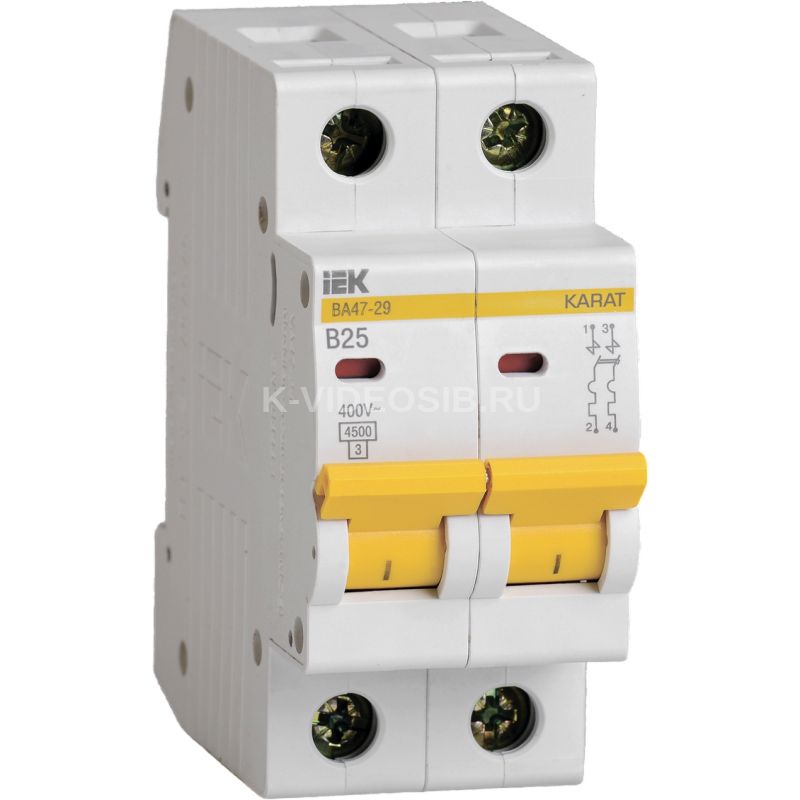

KARAT Автоматический выключатель ВА47-29 2P B 25А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики IEK MVA20-2-025-B

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    B Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    9.0 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие теплового расцепителя    Да Отключающая способность по EN 60898, кА    4,5 Тип подключения    Винтовое соединение Частота, Гц    50 Макс сечение входящего кабеля, мм²    25 Сфера применения    Промышленное и бытовое Наличие электромагнитного расцепителя    Да Степень защиты - IP    IP20 Наличие дифференциального расцепителя    Нет Наличие взрывозащиты    Без взрывозащиты Возможна дополнит комплектация    Да Количество силовых полюсов    2 Тип монтажа    на DIN-рейку Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Ширина по количеству модульных расстояний    2 Тип монтажной рейки    35x7.5 Общ количество полюсов    2 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Наличие электронного расцепителя    Нет Монтажная глубина - ниши, мм    73,6 Количество защищенных полюсов    2 Климатическое исполнение    УХЛ4 Класс токоограничения    3 Подходит для защитного выкл двигателя    Нет Частота, Гц    50
