Описание IEK MVA20-2-040-C

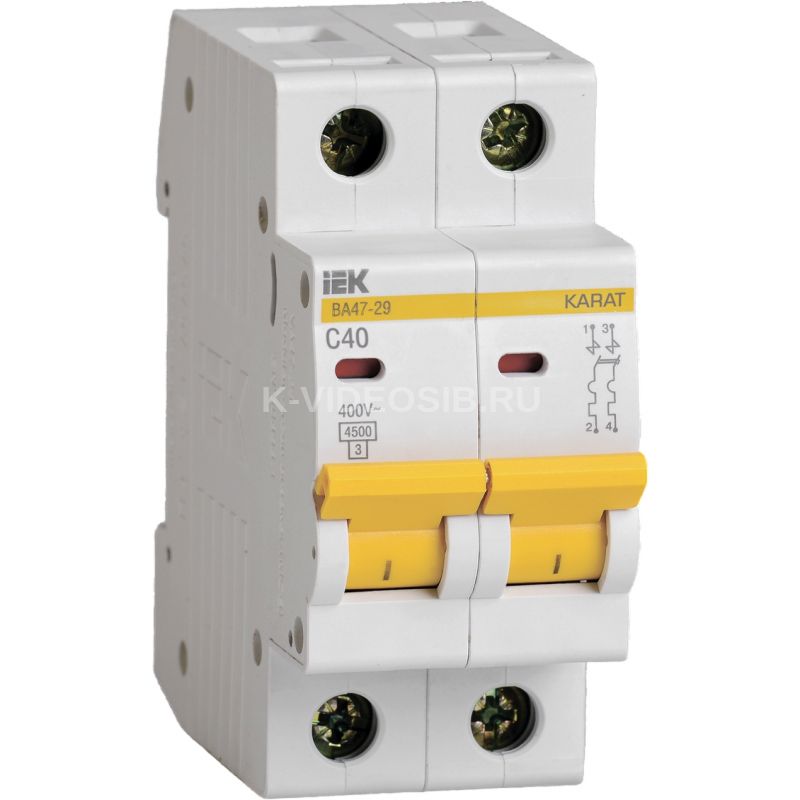

KARAT Автоматический выключатель ВА47-29 2P C 40А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики IEK MVA20-2-040-C

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    15.0 Наличие теплового расцепителя    Да Наличие электромагнитного расцепителя    Да Макс сечение входящего кабеля, мм²    25 Ширина по количеству модульных расстояний    2 Наличие электронного расцепителя    Нет Количество защищенных полюсов    2 Общ количество полюсов    2 Частота, Гц    50 Класс токоограничения    3 Отключающая способность по EN 60898, кА    4,5 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Монтажная глубина - ниши, мм    73,6 Климатическое исполнение    УХЛ4 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Количество силовых полюсов    2 Тип монтажа    на DIN-рейку Наличие дифференциального расцепителя    Нет Наличие взрывозащиты    Без взрывозащиты Подходит для защитного выкл двигателя    Да Возможна дополнит комплектация    Да Тип подключения    Винтовое соединение Степень защиты - IP    IP20 Тип монтажной рейки    35x7.5 Сфера применения    Промышленное и бытовое Частота, Гц    50
