Описание IEK MVA20-2-063-C

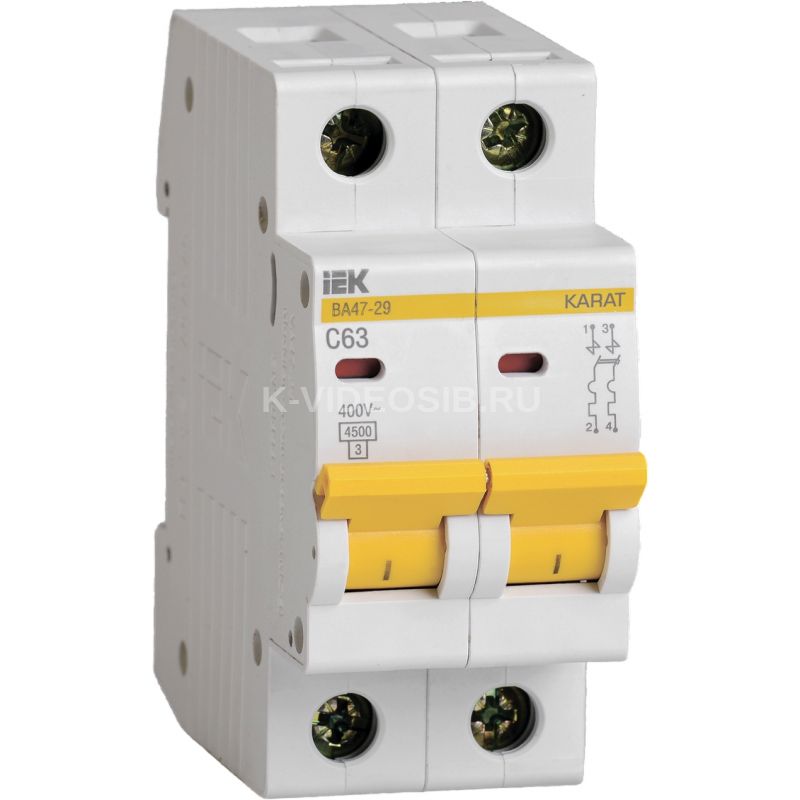

KARAT Автоматический выключатель ВА47-29 2P C 63А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики IEK MVA20-2-063-C

Количество полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    26.0 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Климатическое исполнение    УХЛ4 Наличие электронного расцепителя    Нет Ширина по количеству модульных расстояний    2 Класс токоограничения    3 Монтажная глубина - ниши, мм    73,6 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Количество силовых полюсов    2 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Подходит для защитного выкл двигателя    Да Частота, Гц    50 Тип подключения    Винтовое соединение Сфера применения    Промышленное и бытовое Наличие дифференциального расцепителя    Нет Наличие взрывозащиты    Без взрывозащиты Макс сечение входящего кабеля, мм²    25 Возможна дополнит комплектация    Да Тип монтажной рейки    35x7.5 Наличие электромагнитного расцепителя    Да Общ количество полюсов    2 Степень защиты - IP    IP20 Отключающая способность по EN 60898, кА    4,5 Количество защищенных полюсов    2 Тип монтажа    на DIN-рейку Наличие теплового расцепителя    Да Частота, Гц    50
