Описание IEK MVA25-1-016-C

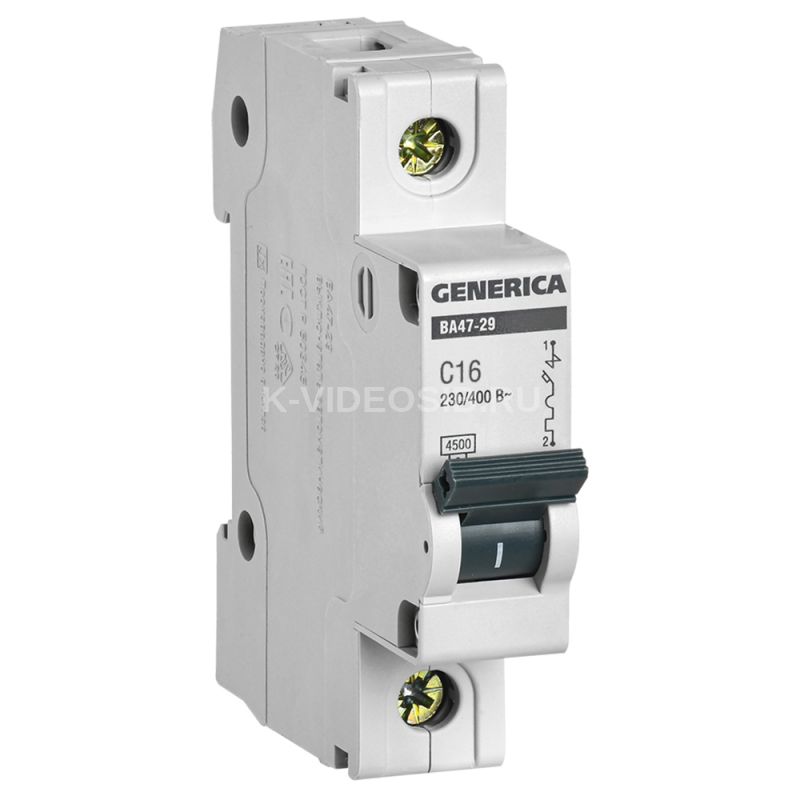

Автоматический выключатель ВА47-29 1Р 16А 4,5кА С GENERICA IEK MVA25-1-016-C. Автоматические выключатели ВА47-29 GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность соединения шиной PIN.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Увеличенная рукоятка управления, облегчающая включение/выключение.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Неподвижный контакт выключателя оснащен специальной напайкой, выполненной из металла желтого цвета с покрытием белого цвета с серебристым блеском.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой антипрогарной пластины.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Крепления на DIN-рейке с помощью защелки.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы.

Технические характеристики IEK MVA25-1-016-C

Количество полюсов    1 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.5 Отключающая способность по EN 60898, кА    4,5 Электр износостойкость, циклов    6000 Тип монтажа    на DIN-рейку Степень защиты - IP    IP20 Возможность присоединения шин    PIN (штырь) Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Вес одного полюса, кг    0,103 Наличие электромагнитного расцепителя    Да Климатическое исполнение    УХЛ4 Класс защиты от поражения электрическим током    0 Частота, Гц    50 Режим работы    Продолжительный-S1 Номин напряжение питания цепи управ Us AC 50 Гц, В    230/400 Общ количество полюсов    1 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Макс сечение входящего кабеля, мм²    25 Возможна дополнит комплектация    Да Количество защищенных полюсов    1 Наличие теплового расцепителя    Да Мех износостойкость, циклов    20000 Ширина по количеству модульных расстояний    1 Частота, Гц    50
