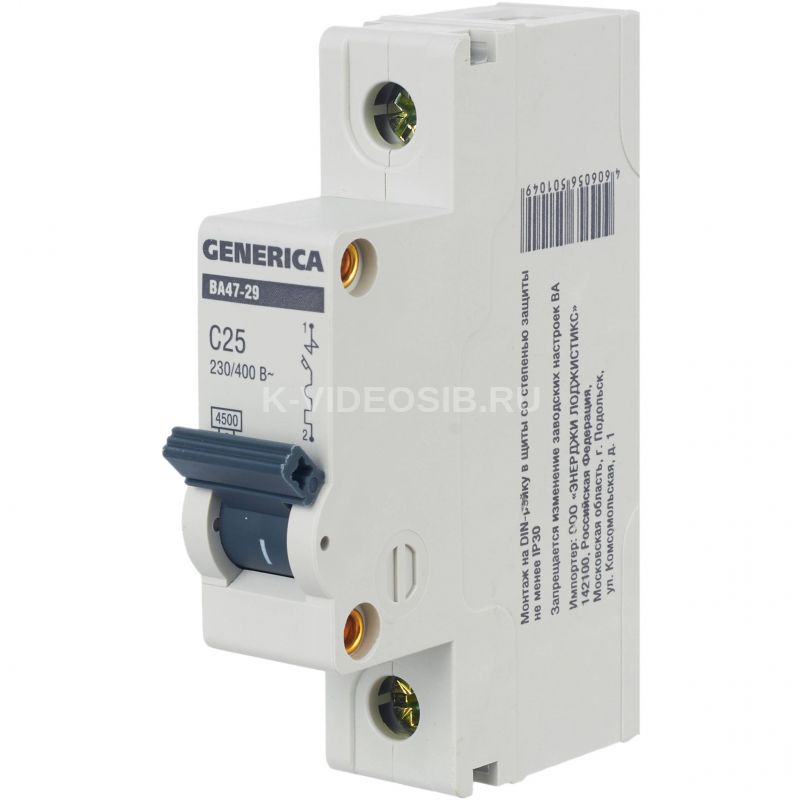

Описание IEK MVA25-1-025-C

Автоматические выключатели ВА47-29 GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

• Срок службы: 15 лет

• Гарантия: 5 лет

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность соединения шиной PIN.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Увеличенная рукоятка управления, облегчающая включение/выключение.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

• Увеличенная рукоятка управления, облегчающая включение и отключение изделия.
• В конструкции выключателя присутствует дугогасительная камера, выполненная из девяти стальных пластин с антикоррозийным покрытием, скрепленных между собой пластинами из негорючего материала.
• Неподвижный контакт выключателя оснащен специальной напайкой, выполненной из металла желтого цвета с покрытием белого цвета с серебристым блеском.
• Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой антипрогарной пластины.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Крепления на DIN-рейке с помощью защелки.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы.

Технические характеристики IEK MVA25-1-025-C

Количество полюсов    1 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    4.5 Отключающая способность по EN 60898, кА    4,5 Класс защиты от поражения электрическим током    0 Номин напряжение питания цепи управ Us AC 50 Гц, В    230/400 Возможность присоединения шин    PIN (штырь) Мех износостойкость, циклов    20000 Вес одного полюса, кг    0,103 Режим работы    Продолжительный-S1 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Наличие теплового расцепителя    Да Частота, Гц    50 Климатическое исполнение    УХЛ4 Возможна дополнит комплектация    Да Общ количество полюсов    1 Наличие электромагнитного расцепителя    Да Электр износостойкость, циклов    6000 Количество защищенных полюсов    1 Тип монтажа    на DIN-рейку Степень защиты - IP    IP20 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Ширина по количеству модульных расстояний    1 Макс сечение входящего кабеля, мм²    25 Номин ток, А    25.0 Частота, Гц    50
