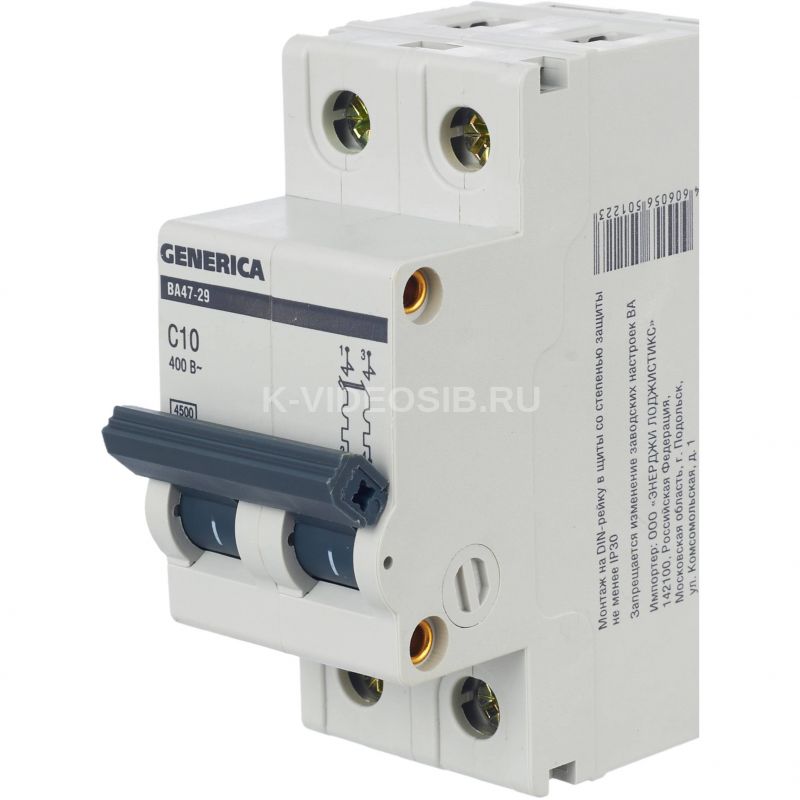

Описание IEK MVA25-2-010-C

Автоматические выключатели ВА47-29 GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

• Срок службы: 15 лет

• Гарантия: 5 лет

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность соединения шиной PIN.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Увеличенная рукоятка управления, облегчающая включение/выключение.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

• Увеличенная рукоятка управления, облегчающая включение и отключение изделия.
• В конструкции выключателя присутствует дугогасительная камера, выполненная из девяти стальных пластин с антикоррозийным покрытием, скрепленных между собой пластинами из негорючего материала.
• Неподвижный контакт выключателя оснащен специальной напайкой, выполненной из металла желтого цвета с покрытием белого цвета с серебристым блеском.
• Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой антипрогарной пластины.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Крепления на DIN-рейке с помощью защелки.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы.

Технические характеристики IEK MVA25-2-010-C

Количество полюсов    2 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    6.0 Количество защищенных полюсов    2 Режим работы    Продолжительный-S1 Тип монтажа    на DIN-рейку Макс сечение входящего кабеля, мм²    25 Мех износостойкость, циклов    20000 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Электр износостойкость, циклов    6000 Частота, Гц    50 Наличие электромагнитного расцепителя    Да Климатическое исполнение    УХЛ4 Класс защиты от поражения электрическим током    0 Возможна дополнит комплектация    Да Номин напряжение питания цепи управ Us AC 50 Гц, В    400 Степень защиты - IP    IP20 Общ количество полюсов    2 Вес одного полюса, кг    0,103 Отключающая способность по EN 60898, кА    4,5 Наличие теплового расцепителя    Да Ширина по количеству модульных расстояний    2 Возможность присоединения шин    PIN (штырь) Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Номин ток, А    10.0 Частота, Гц    50
