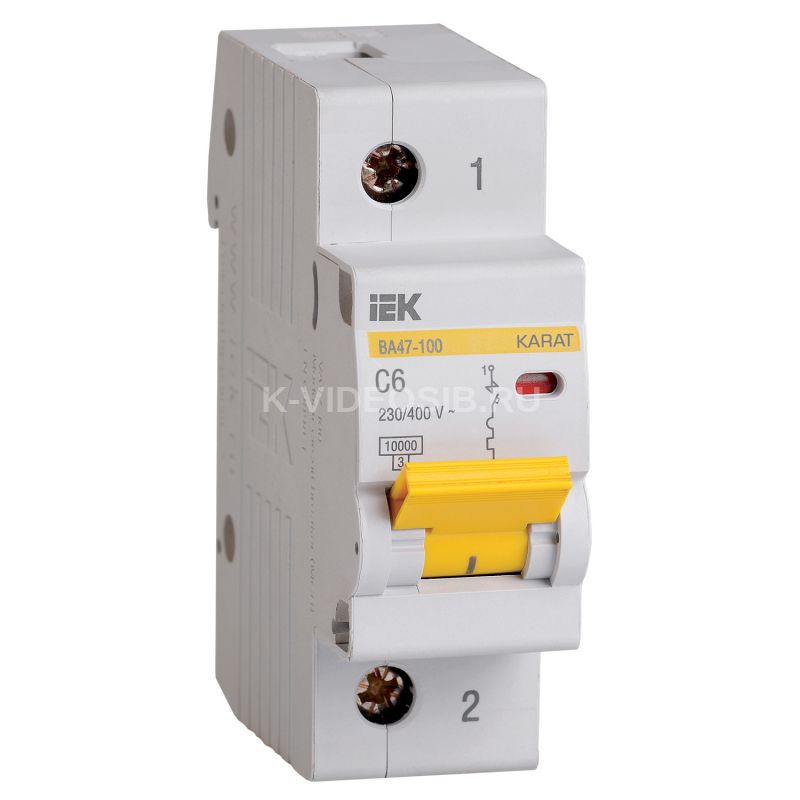

Описание IEK MVA40-1-006-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Технические характеристики IEK MVA40-1-006-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Номин отключающая способность, кА    10.0 Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Возможность присоединения шин    PIN (штырь) Ремонтопригодность    Нет Подходит для защитного выкл двигателя    Да С задержкой    Нет Класс токоограничения    3 Наличие взрывозащиты    Без взрывозащиты Количество защищенных полюсов    1 Мех износостойкость, циклов    20000 Тип подключения    Винтовое соединение Количество силовых полюсов    1 Ширина по количеству модульных расстояний    1,5 Наличие электронного расцепителя    Нет Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Тип монтажной рейки    35x7.5 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Наличие электромагнитного расцепителя    Да Класс защиты от поражения электрическим током    0 Наличие дифференциального расцепителя    Нет Рабочая температура окружающей среды, °C    -40...50 Отключающая способность по EN 60898, кА    10 Климатическое исполнение    УХЛ4 Макс сечение входящего кабеля, мм²    35 Тип монтажа    на DIN-рейку Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Степень защиты - IP    IP20 Возможна дополнит комплектация    Да Вес одного полюса, кг    0,162 Общ количество полюсов    1 Частота, Гц    50 Наличие теплового расцепителя    Да Электр износостойкость, циклов    6000 Режим работы    Продолжительный-S1 Частота, Гц    50
