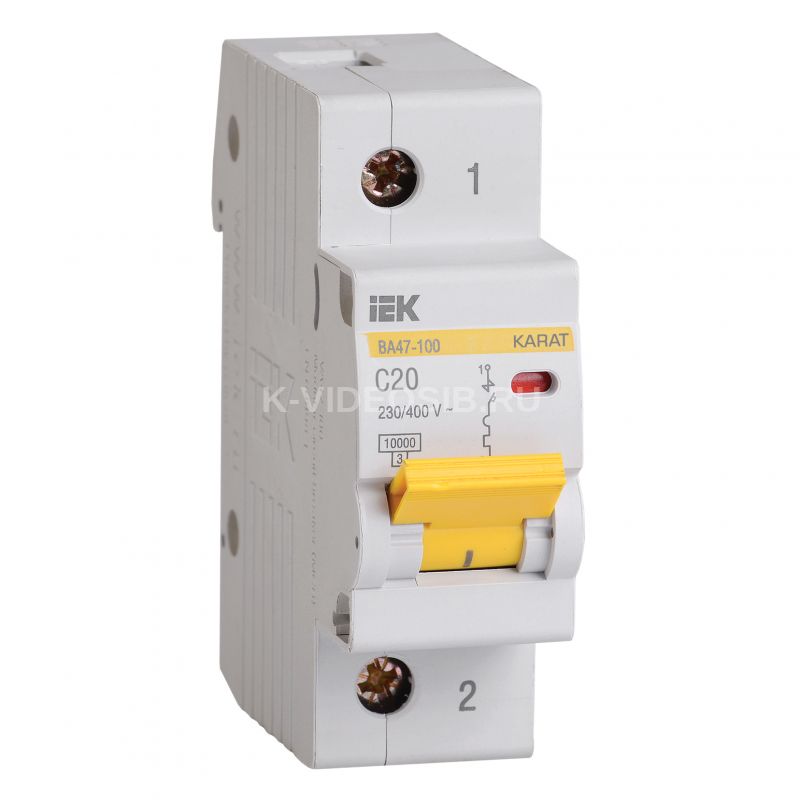

Описание IEK MVA40-1-020-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом

Технические характеристики IEK MVA40-1-020-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Номин отключающая способность, кА    10.0 Тип напряжения    Переменный (AC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    4.5 Степень защиты - IP    IP20 Режим работы    Продолжительный-S1 Наличие электронного расцепителя    Нет Наличие теплового расцепителя    Да Тип монтажа    на DIN-рейку Электр износостойкость, циклов    6000 Макс сечение входящего кабеля, мм²    35 Тип подключения    Винтовое соединение Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Частота, Гц    50 Возможность присоединения шин    PIN (штырь) Мех износостойкость, циклов    20000 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Класс токоограничения    3 Сфера применения    Промышленное и бытовое Общ количество полюсов    1 Ремонтопригодность    Нет Возможна дополнит комплектация    Да Тип монтажной рейки    ТН-35 Количество защищенных полюсов    1 Климатическое исполнение    УХЛ4 Ширина по количеству модульных расстояний    1,5 Вес одного полюса, кг    0,162 Отключающая способность по EN 60898, кА    10 Наличие электромагнитного расцепителя    Да Наличие дифференциального расцепителя    Нет Частота, Гц    50
