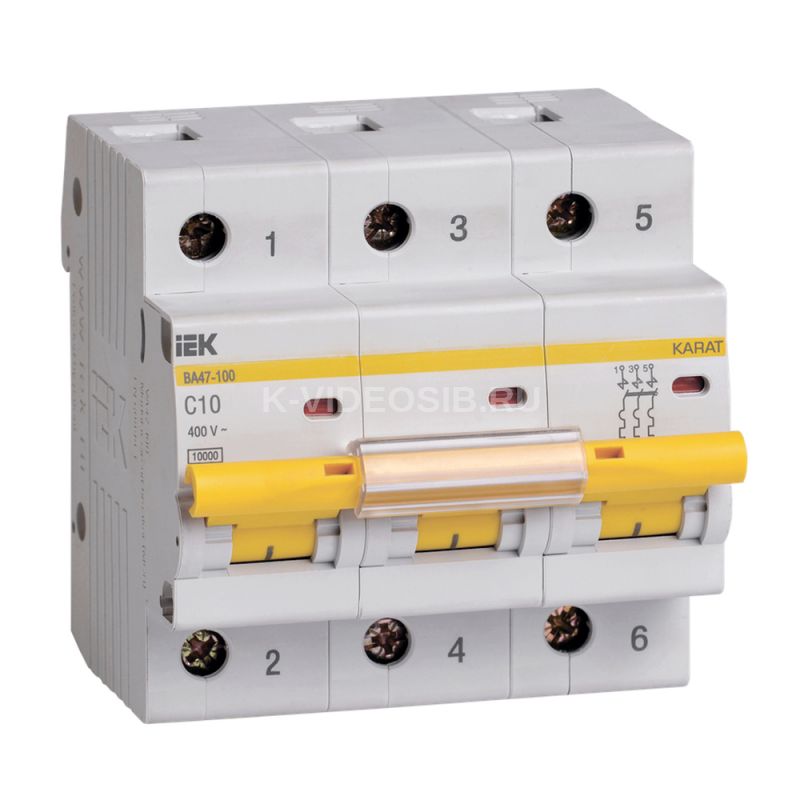

Описание IEK MVA40-3-010-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.



  Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики IEK MVA40-3-010-C

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    9.0 Общ количество полюсов    3 Сфера применения    Промышленное и бытовое Способ задания уставки мгновенного расцепителя    По кратности (Ki) Способ задания уставки расцепителя    По типу (A/B/C/D...) Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Класс токоограничения    3 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Количество защищенных полюсов    3 Наличие электромагнитного расцепителя    Да Наличие теплового расцепителя    Да Возможна дополнит комплектация    Да Наличие электронного расцепителя    Нет Макс сечение входящего кабеля, мм²    35 Монтажная глубина - ниши, мм    74,3 Ширина по количеству модульных расстояний    4,5 Степень защиты - IP    IP20 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие дифференциального расцепителя    Нет Количество силовых полюсов    3 Отключающая способность по EN 60898, кА    10 Тип монтажа    на DIN-рейку Тип подключения    Винтовое соединение Климатическое исполнение    УХЛ4 Тип монтажной рейки    35x7.5 Наличие взрывозащиты    Без взрывозащиты Частота, Гц    50 Частота, Гц    50
