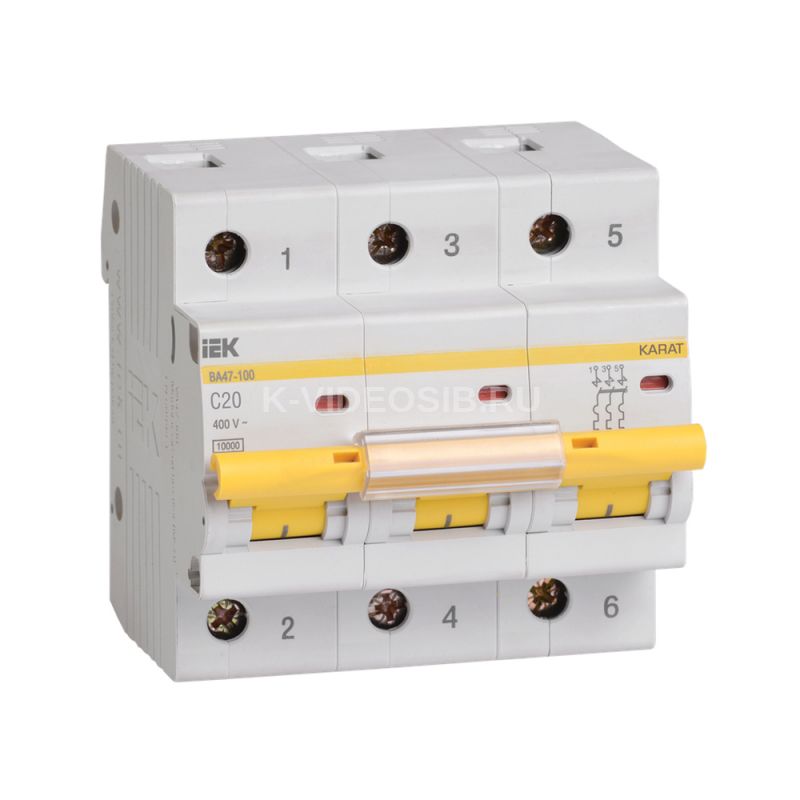

Описание IEK MVA40-3-020-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Технические характеристики IEK MVA40-3-020-C

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Номин отключающая способность, кА    10.0 Тип напряжения    Переменный (AC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    13.5 Мех износостойкость, циклов    20000 Общ количество полюсов    3 Наличие теплового расцепителя    Да Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Возможность присоединения шин    PIN (штырь) Электр износостойкость, циклов    6000 Тип подключения    Винтовое соединение Макс сечение входящего кабеля, мм²    35 Ремонтопригодность    Нет Тип монтажа    на DIN-рейку Режим работы    Продолжительный-S1 Отключающая способность по EN 60898, кА    10 Наличие электронного расцепителя    Нет Сфера применения    Промышленное и бытовое Тип монтажной рейки    ТН-35 Частота, Гц    50 Наличие дифференциального расцепителя    Нет Класс токоограничения    3 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Климатическое исполнение    УХЛ4 Наличие электромагнитного расцепителя    Да Возможна дополнит комплектация    Да Степень защиты - IP    IP20 Количество защищенных полюсов    3 Ширина по количеству модульных расстояний    4,5 Вес одного полюса, кг    0,162 Частота, Гц    50
