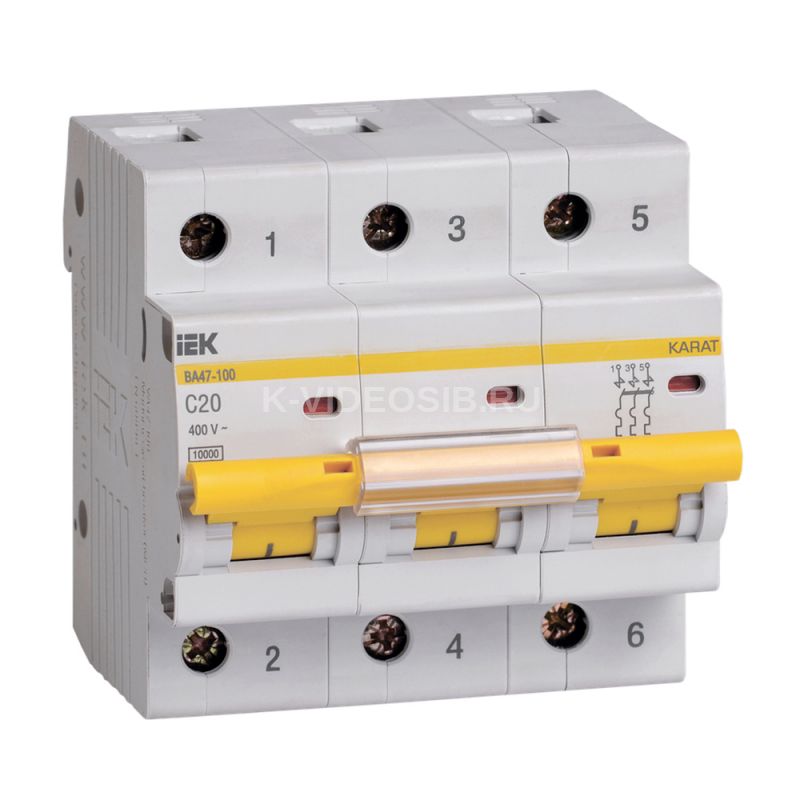

Описание IEK MVA40-3-032-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Технические характеристики IEK MVA40-3-032-C

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    18.0 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Наличие электронного расцепителя    Нет Отключающая способность по EN 60898, кА    10 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Наличие теплового расцепителя    Да Возможна дополнит комплектация    Да Способ задания уставки расцепителя    По типу (A/B/C/D...) Степень защиты - IP    IP20 Тип подключения    Винтовое соединение Количество силовых полюсов    3 Наличие электромагнитного расцепителя    Да Тип монтажа    на DIN-рейку Климатическое исполнение    УХЛ4 Сфера применения    Промышленное и бытовое Общ количество полюсов    3 Количество защищенных полюсов    3 Наличие дифференциального расцепителя    Нет Макс сечение входящего кабеля, мм²    35 Монтажная глубина - ниши, мм    74,3 Класс токоограничения    3 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие взрывозащиты    Без взрывозащиты Способ задания уставки мгновенного расцепителя    По кратности (Ki) Ширина по количеству модульных расстояний    4,5 Частота, Гц    50 Тип монтажной рейки    35x7.5 Частота, Гц    50
