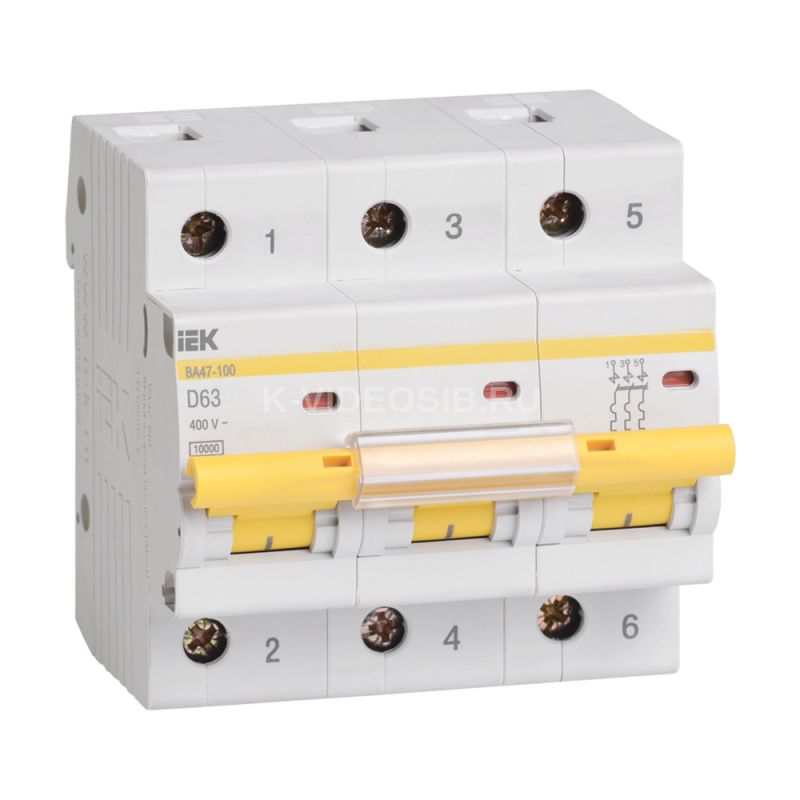

Описание IEK MVA40-3-040-D

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Технические характеристики IEK MVA40-3-040-D

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    D Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    22.5 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Частота, Гц    50 Наличие электромагнитного расцепителя    Да Способ задания уставки мгновенного расцепителя    По кратности (Ki) Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Монтажная глубина - ниши, мм    74,3 Сфера применения    Промышленное и бытовое Тип монтажа    на DIN-рейку Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Способ задания уставки расцепителя    По типу (A/B/C/D...) Тип подключения    Винтовое соединение Наличие электронного расцепителя    Нет Наличие теплового расцепителя    Да Наличие дифференциального расцепителя    Нет Количество защищенных полюсов    3 Наличие взрывозащиты    Без взрывозащиты Степень защиты - IP    IP20 Тип монтажной рейки    35x7.5 Количество силовых полюсов    3 Общ количество полюсов    3 Возможна дополнит комплектация    Да Класс токоограничения    3 Климатическое исполнение    УХЛ4 Отключающая способность по EN 60898, кА    10 Ширина по количеству модульных расстояний    4,5 Макс сечение входящего кабеля, мм²    35 Частота, Гц    50
