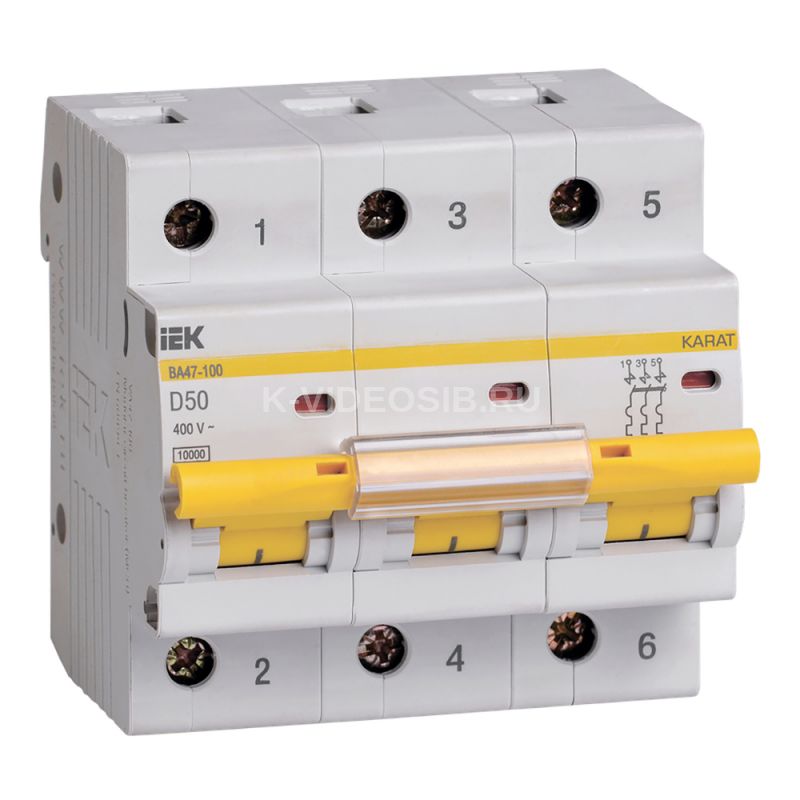

Описание IEK MVA40-3-050-D

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Технические характеристики IEK MVA40-3-050-D

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    D Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    27.0 Сфера применения    Промышленное и бытовое Степень защиты - IP    IP20 Ширина по количеству модульных расстояний    4,5 Наличие теплового расцепителя    Да Монтажная глубина - ниши, мм    74,3 Возможна дополнит комплектация    Да Наличие взрывозащиты    Без взрывозащиты Способ задания уставки расцепителя    По типу (A/B/C/D...) Частота, Гц    50 Общ количество полюсов    3 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Количество защищенных полюсов    3 Отключающая способность по EN 60898, кА    10 Макс сечение входящего кабеля, мм²    35 Тип подключения    Винтовое соединение Тип монтажа    на DIN-рейку Наличие дифференциального расцепителя    Нет Класс токоограничения    3 Климатическое исполнение    УХЛ4 Способ задания уставки мгновенного расцепителя    По кратности (Ki) Наличие электромагнитного расцепителя    Да Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Наличие электронного расцепителя    Нет Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Тип монтажной рейки    35x7.5 Количество силовых полюсов    3 Частота, Гц    50
